測定条件
LCR Meter : DE-5000
Pickups : Fender Custom Shop Texas Special Strat Pickup Set
測定周波数：
DCR : 直流
Ls : 100 Hz
Cp : 100 kHz
Rp : 10 kHz
測定結果
Neck
DCR : 5.689 kΩ
Ls@100Hz : 2.196 H
Cp@100kHz: 127.35 pF
Rp@10kHz : 184.34 kΩ
Middle
DCR : 6.119 kΩ
Ls@100Hz : 2.774 H
Cp@100kHz: 107.90 pF
Rp@10kHz : 718.5 kΩ
Bridge
DCR : 6.471 kΩ
Ls@100Hz : 2.960 H
Cp@100kHz: 104.92 pF
Rp@10kHz : 840.9 kΩ
LTspiceでシミュレーション
シミュレーション条件
Volume : 250 kΩ
Tone : 250 kΩ / 0.022 µF
Treble Bleed : なし
Cable : 650 pF
Amp Input : 1 MΩ

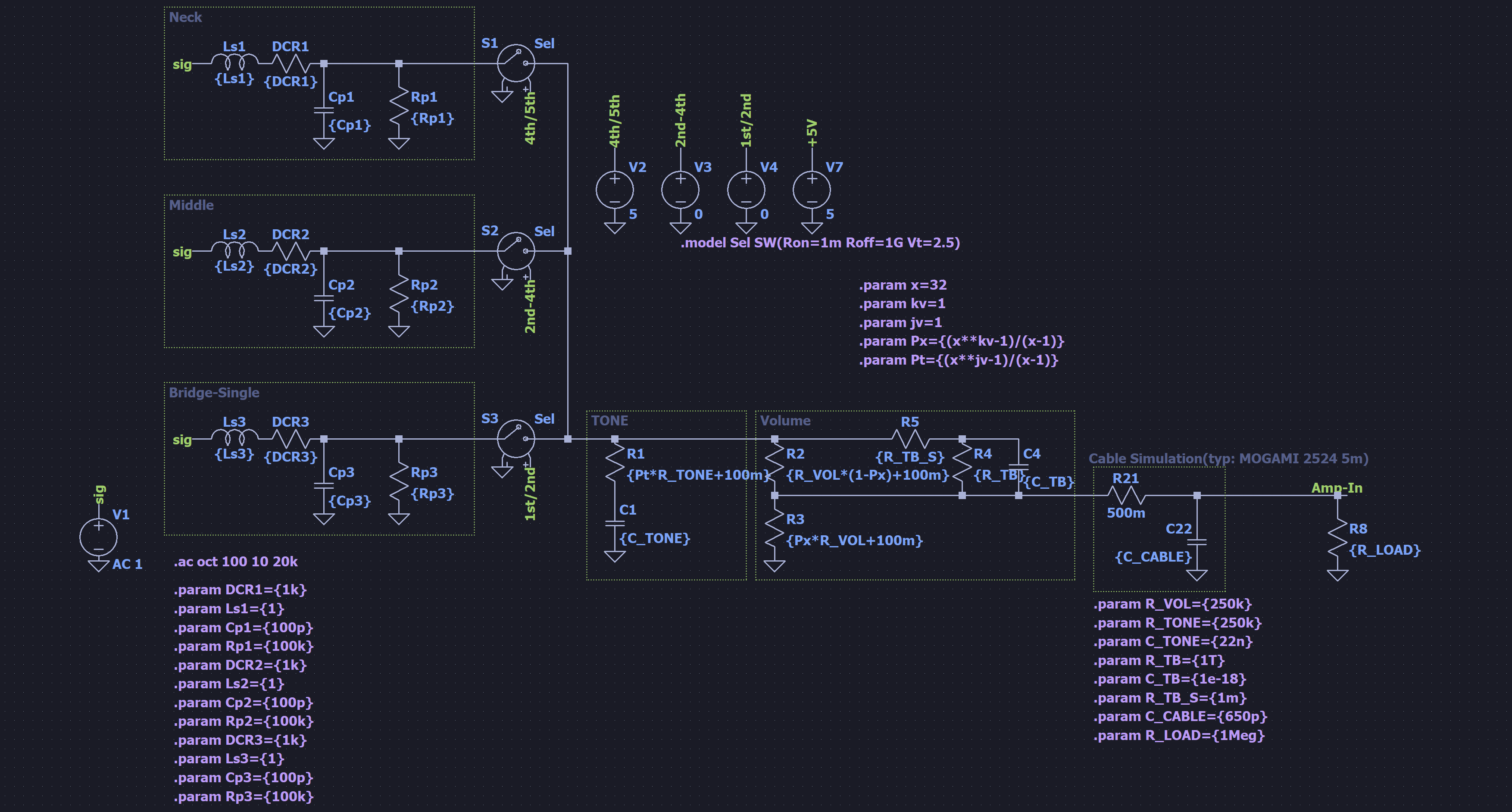

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。
Neck (Position 5)
Volume
Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

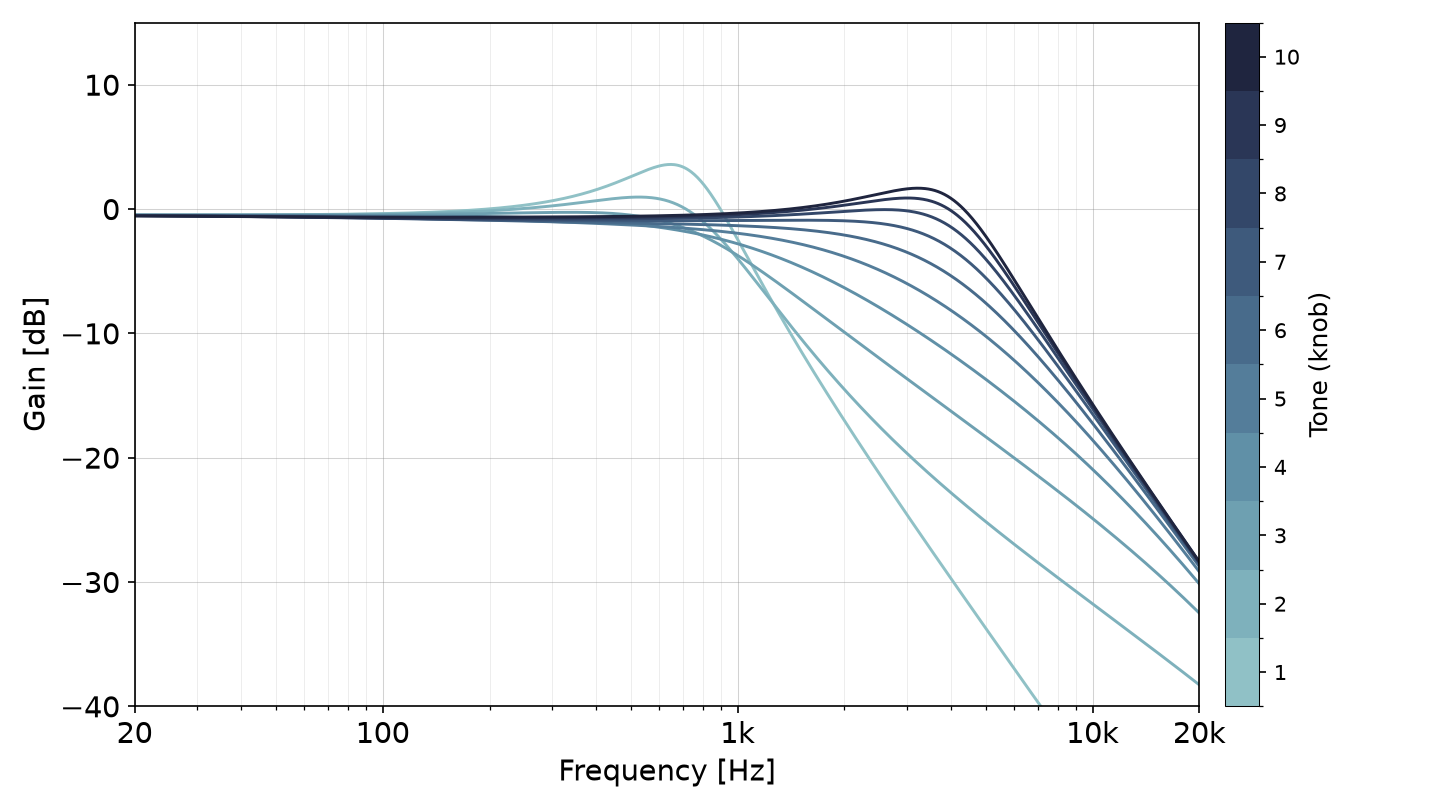

Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Neck-Middle (Position 4)
Volume
Neck-Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

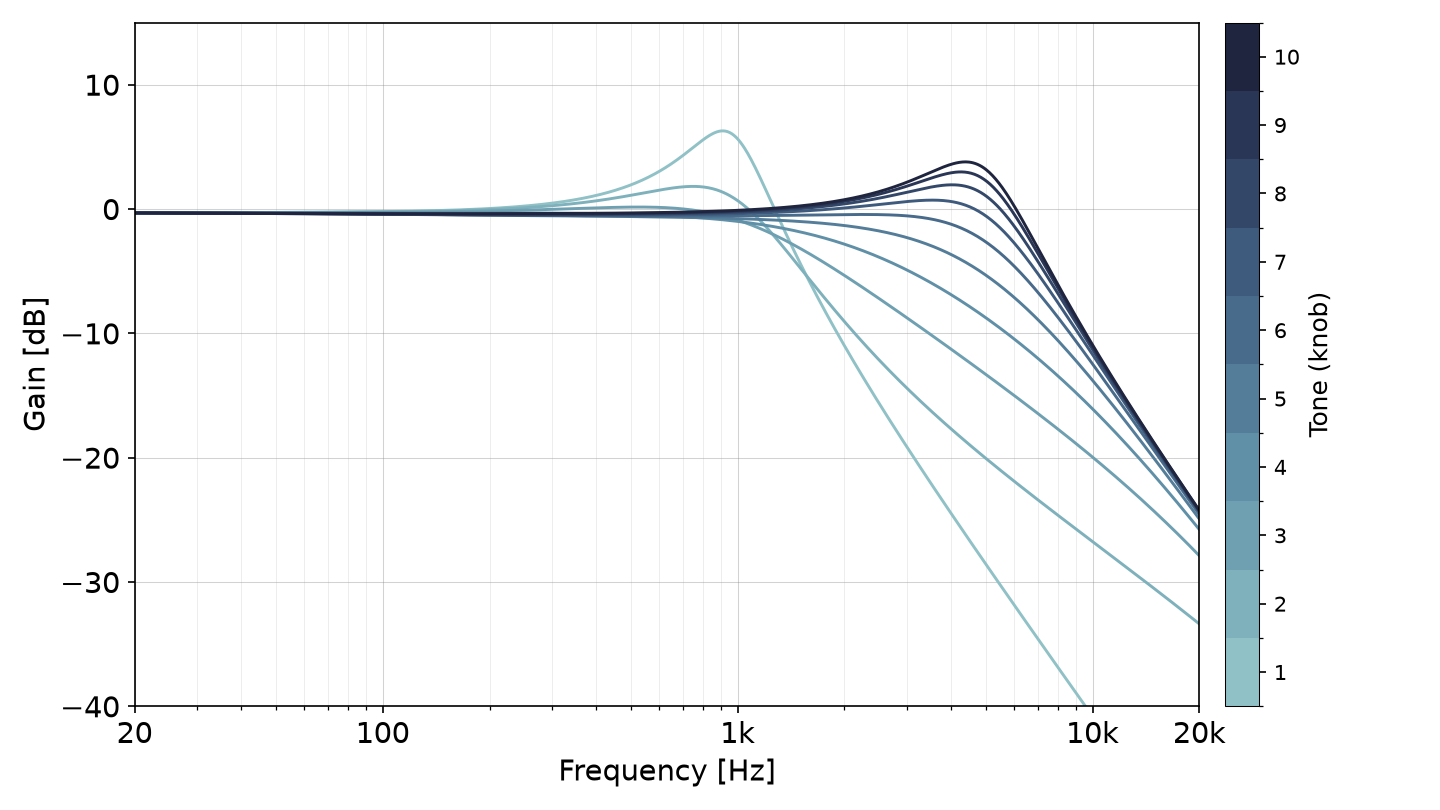

Neck-Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Middle (Position 3)
Volume

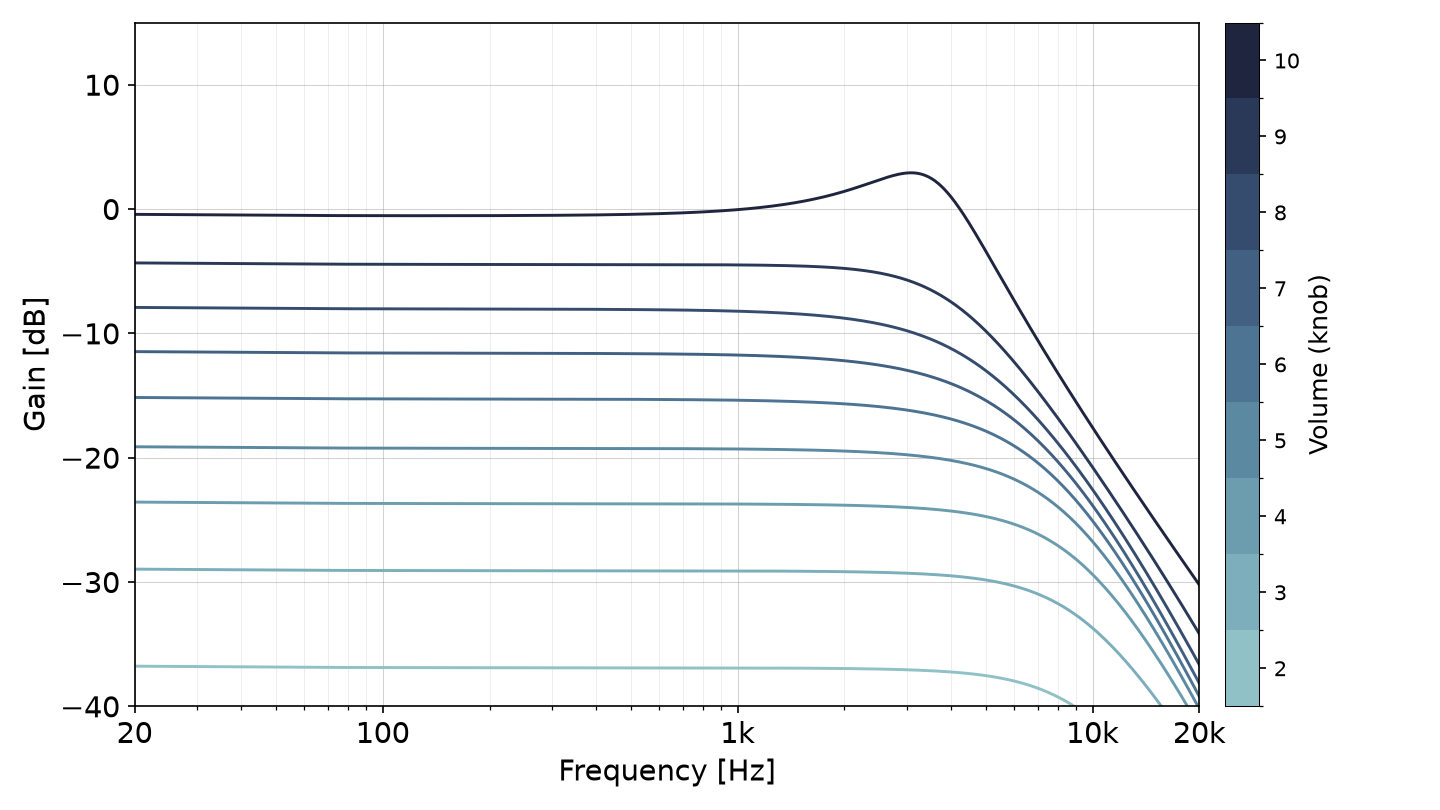

Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

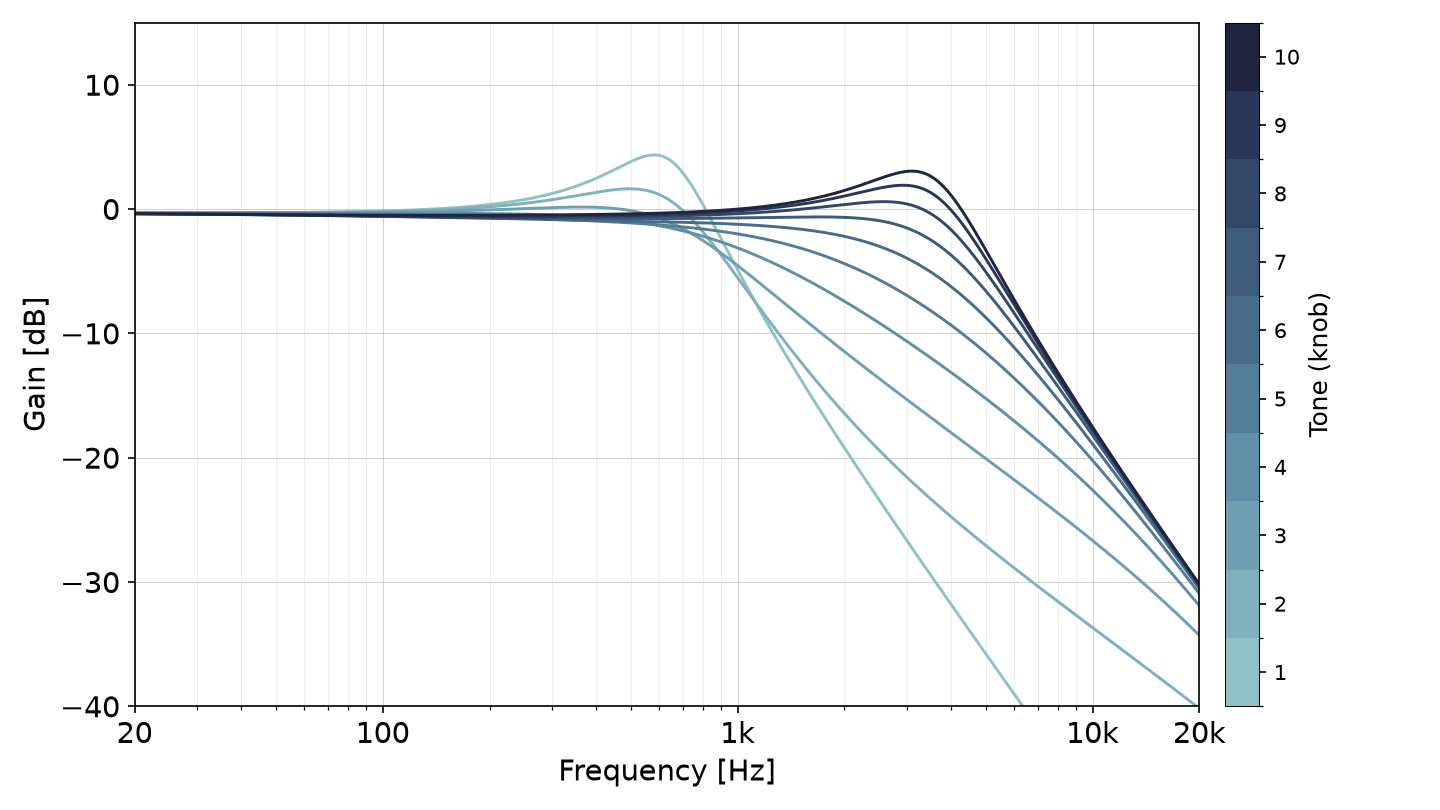

Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Middle-Bridge (Position 2)
Volume

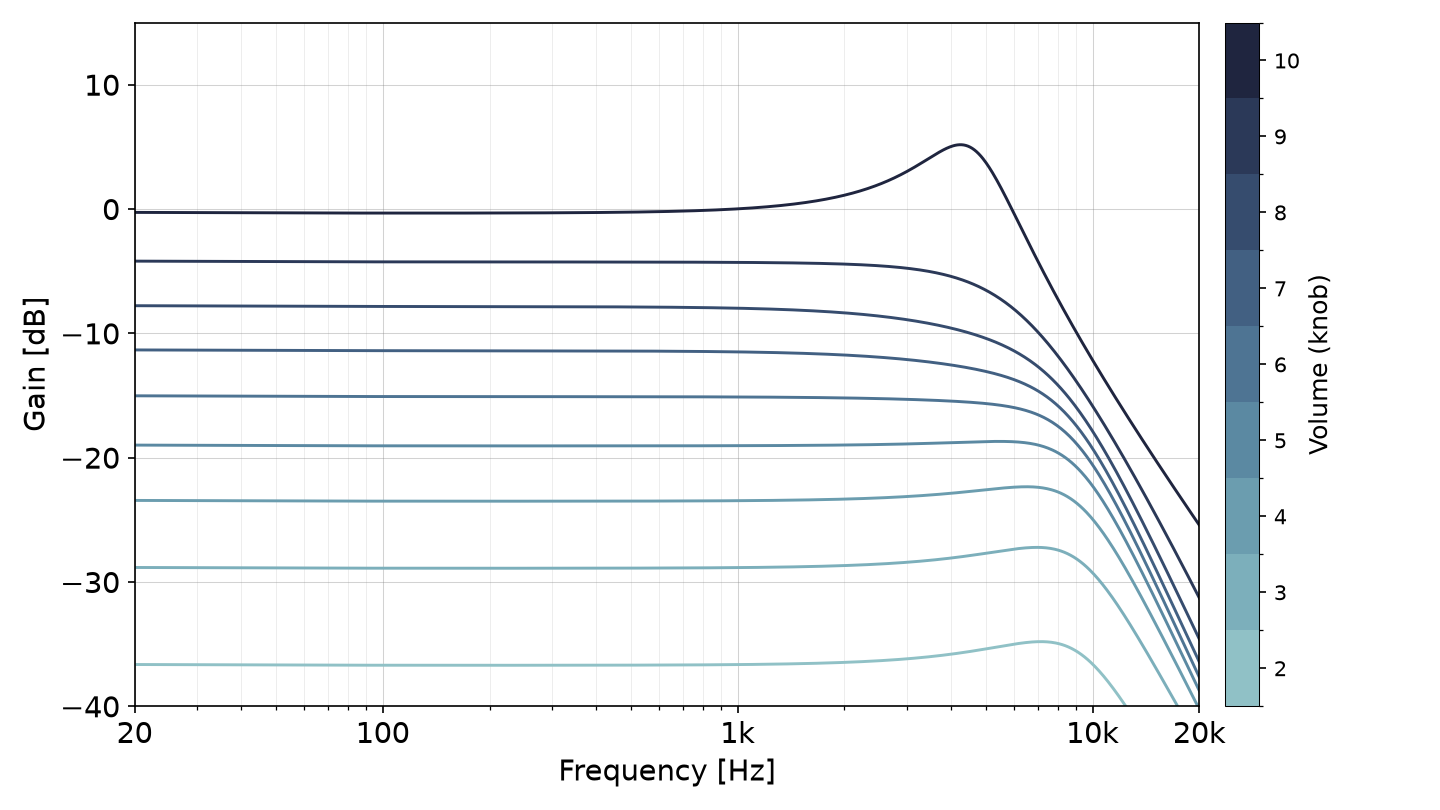

Middle-Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

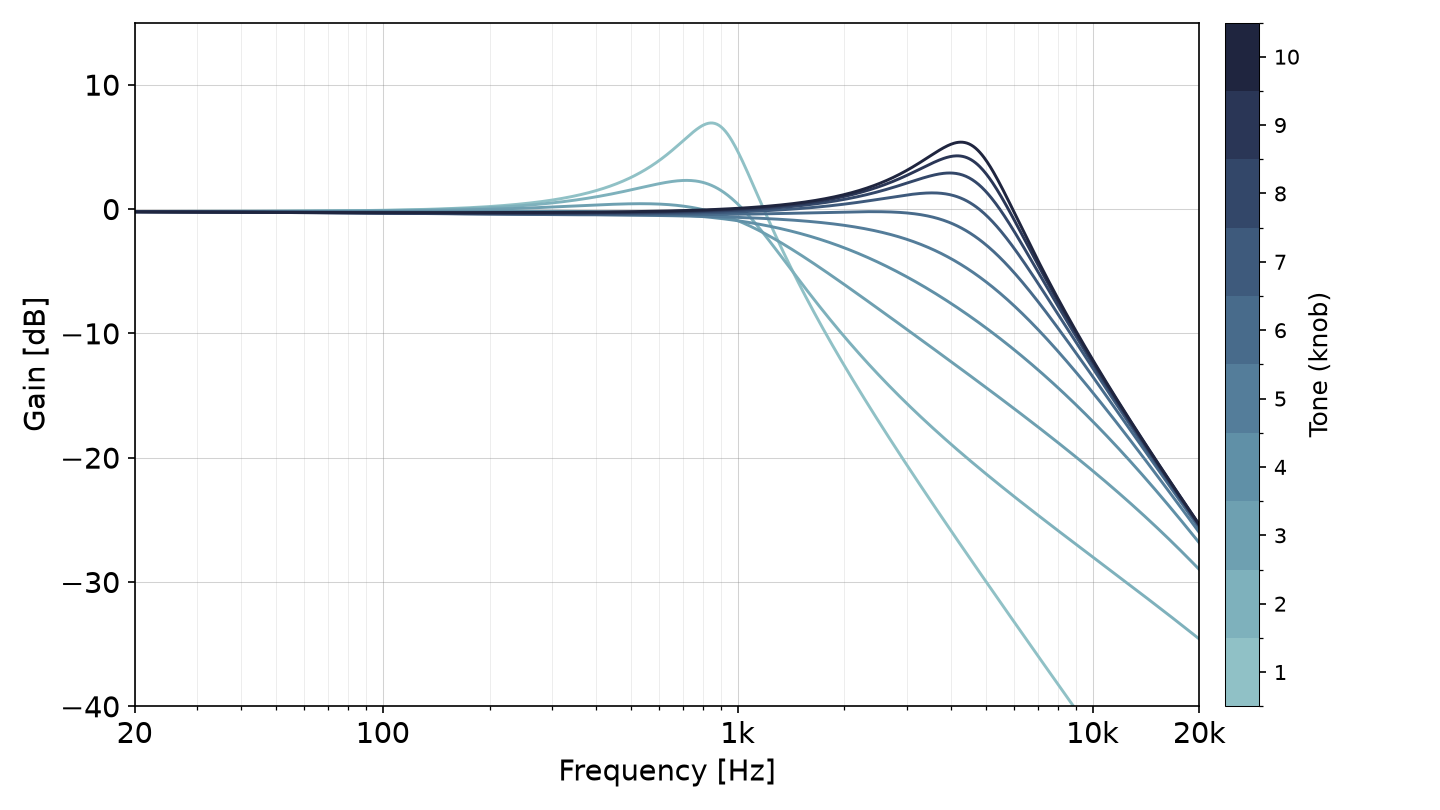

Middle-Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Bridge (Position 1)
Volume
Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone
Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Neck-Bridge (Special)
Volume

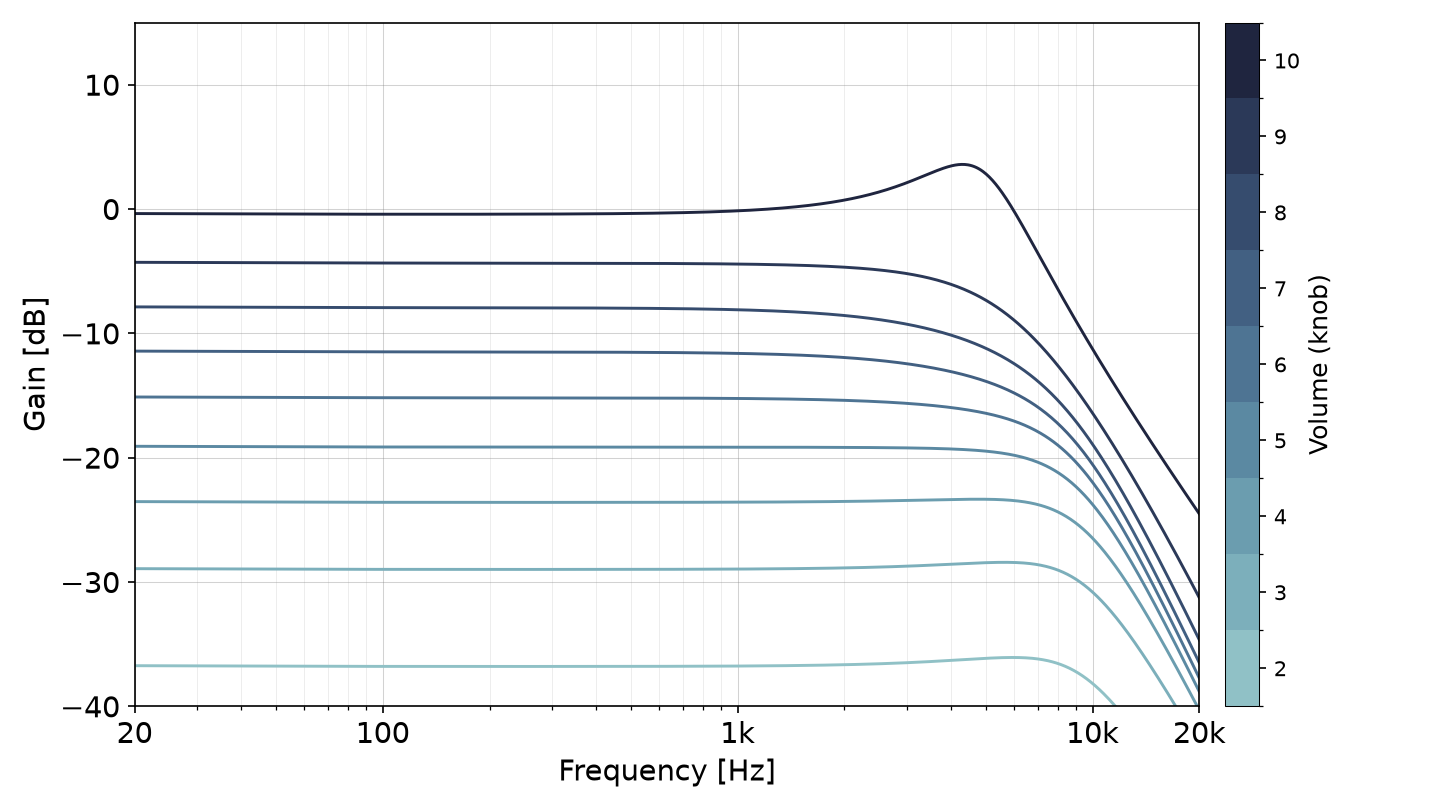

Bridge-Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone
Bridge-Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
