Momose VT-1の実測データ（直流抵抗・インダクタンス・寄生容量）

測定条件

LCR Meter : DE-5000
Pickups : Momose VT-1 (mounted on BTL-62NV/Lacquer)

測定周波数：

DCR :  直流
Ls  :  100 Hz
Cp  :  100 kHz
Rp  :   10 kHz

測定結果

Neck

DCR      :  5.618 kΩ
Ls@100Hz :  1.6902 H
Cp@100kHz: 186.07 pF
Rp@10kHz :  167.72 kΩ

Bridge

DCR      :  6.671 kΩ
Ls@100Hz :  2.667 H
Cp@100kHz: 167.52 pF
Rp@10kHz :  534.6 kΩ

シミュレーション結果

シミュレーション条件

Volume       : 250 kΩ
Tone         : 250 kΩ / 0.047 µF
Treble Bleed : なし
Cable        : 650 pF
Amp Input    : 1 MΩ

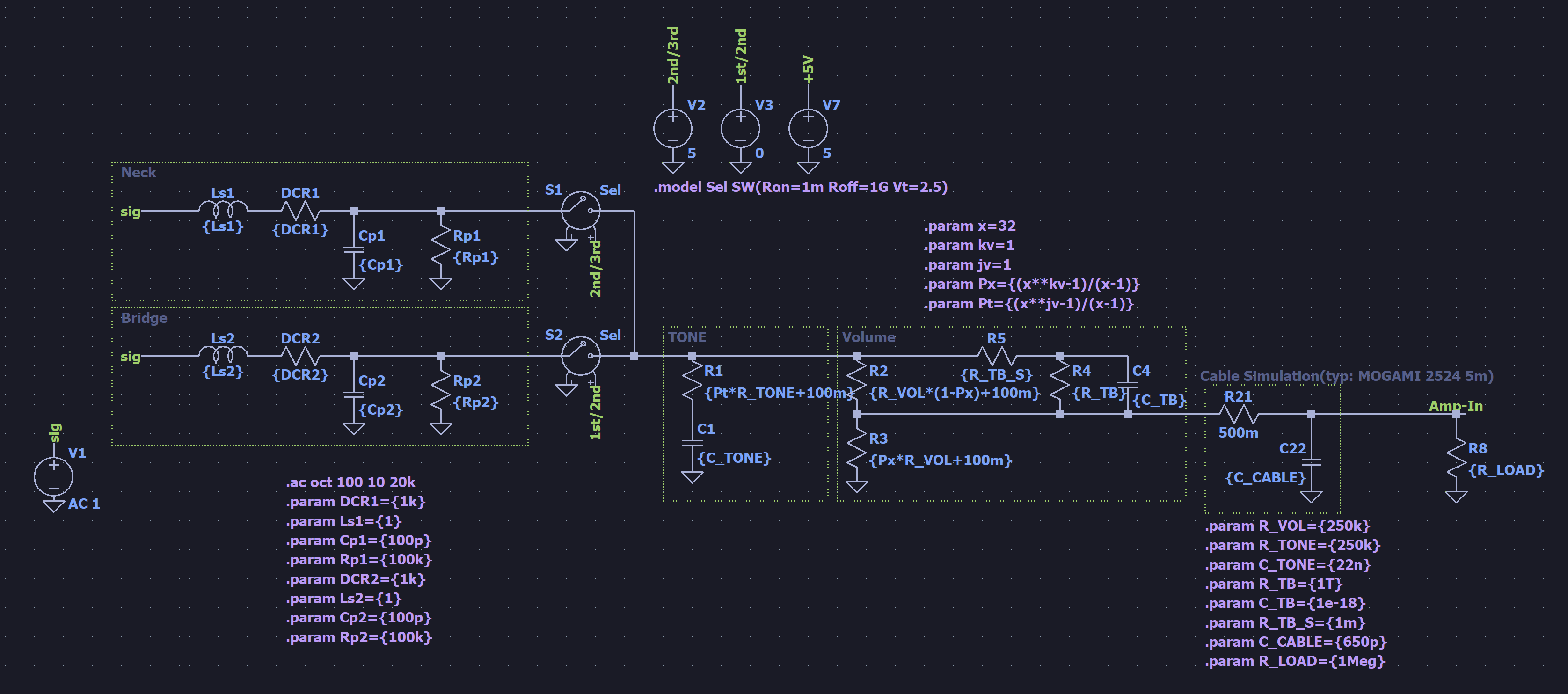

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。

Neck (Position 3)

Volume

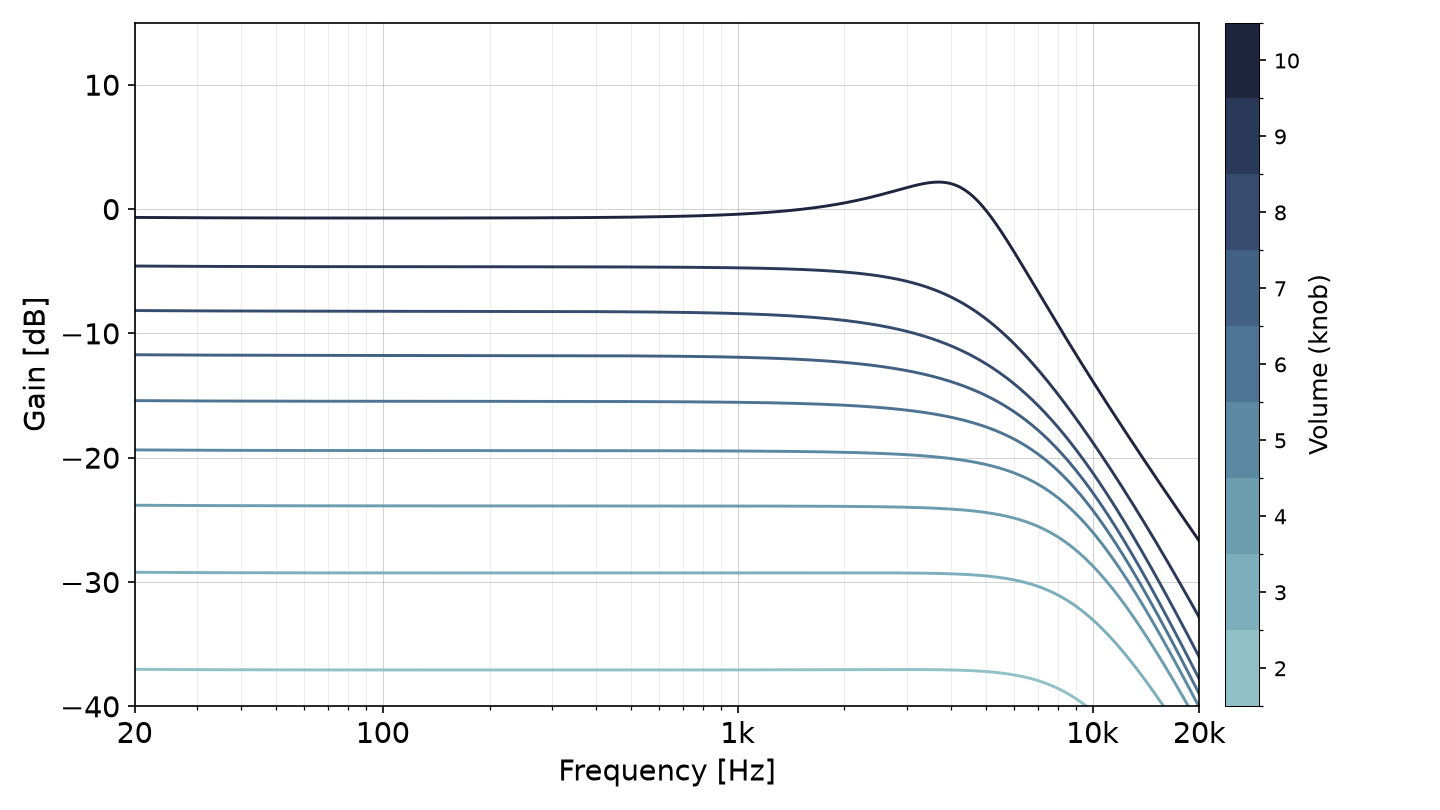

Momose VT-1 NeckのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

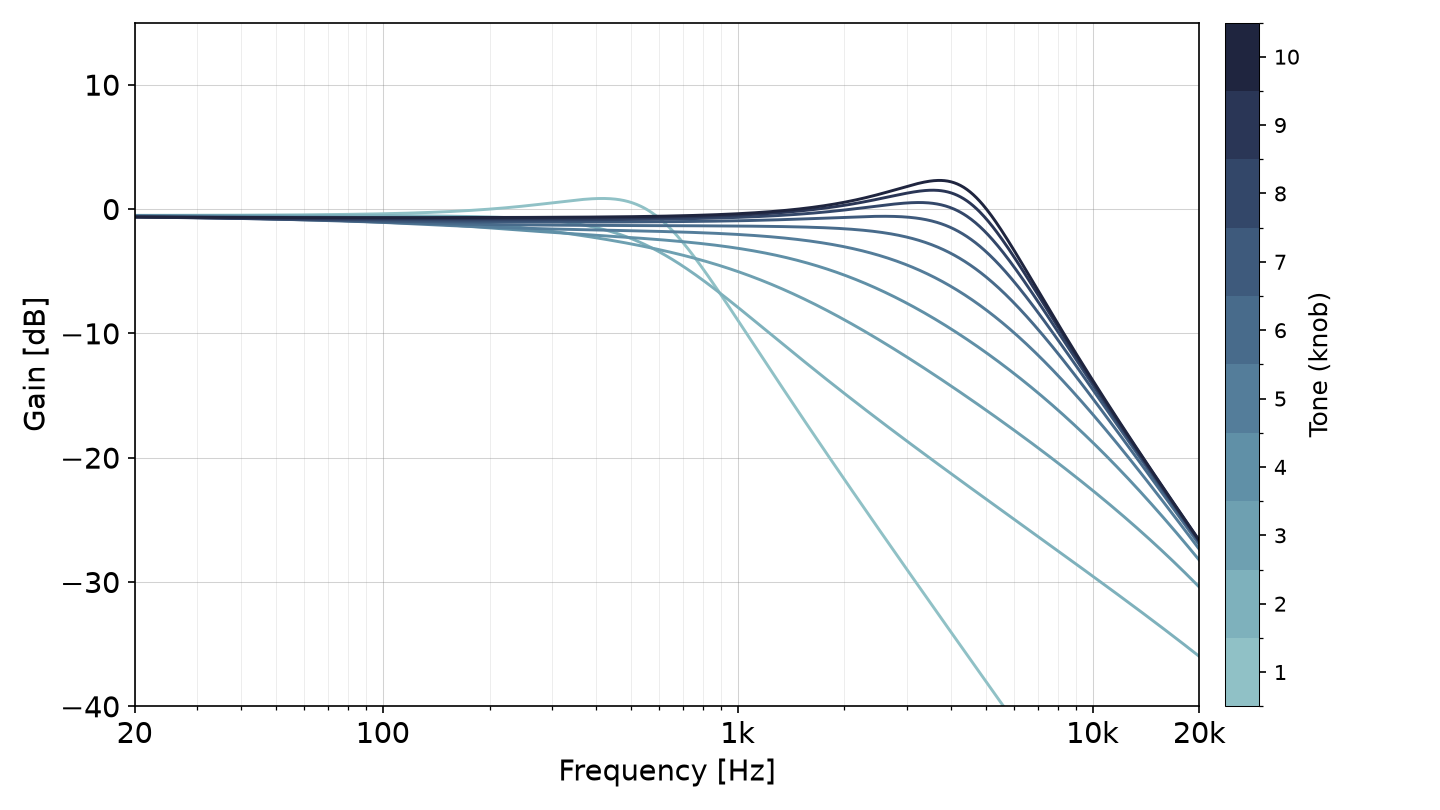

Momose VT-1 NeckのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Neck-Bridge (Position 2)

Volume

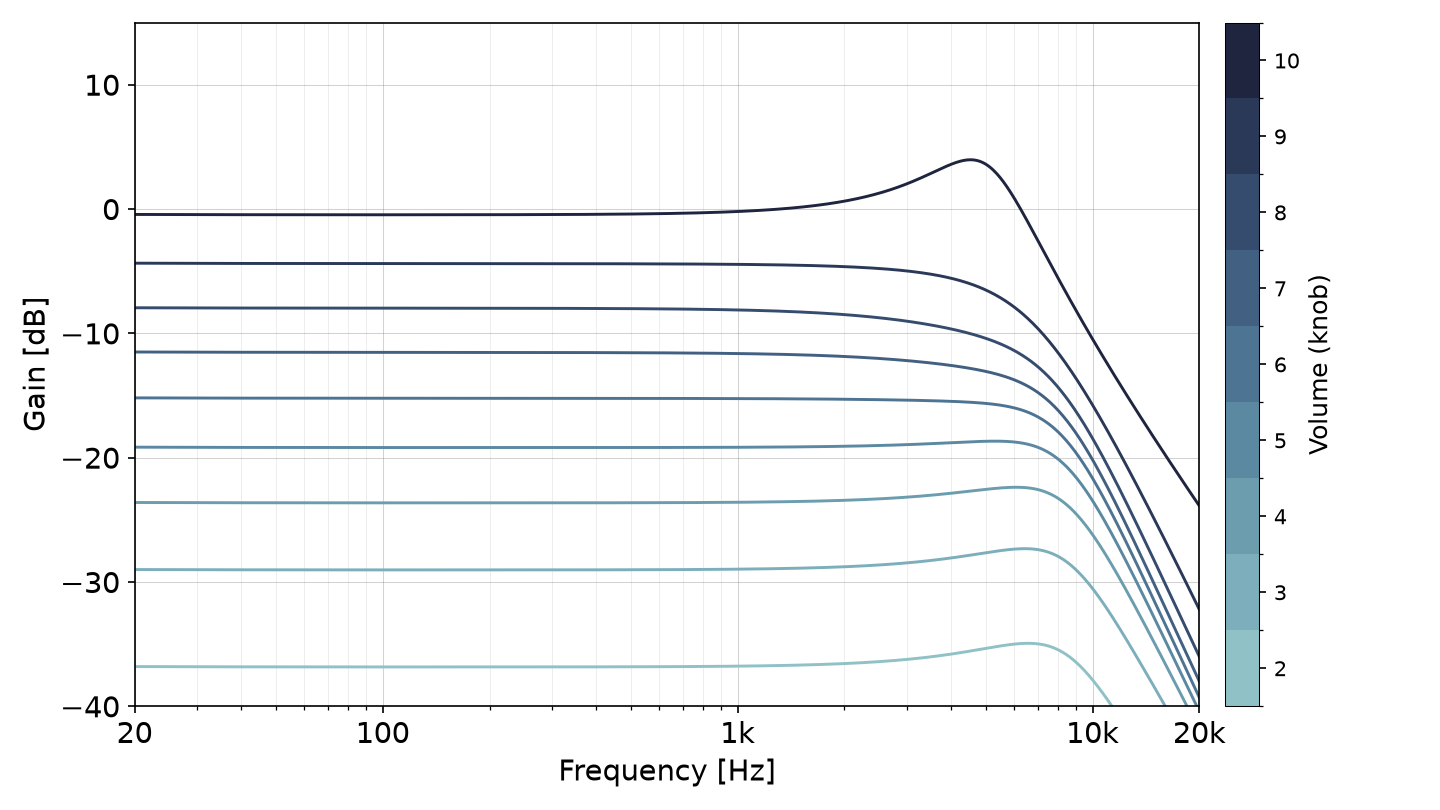

Momose VT-1 Neck-BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck-Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

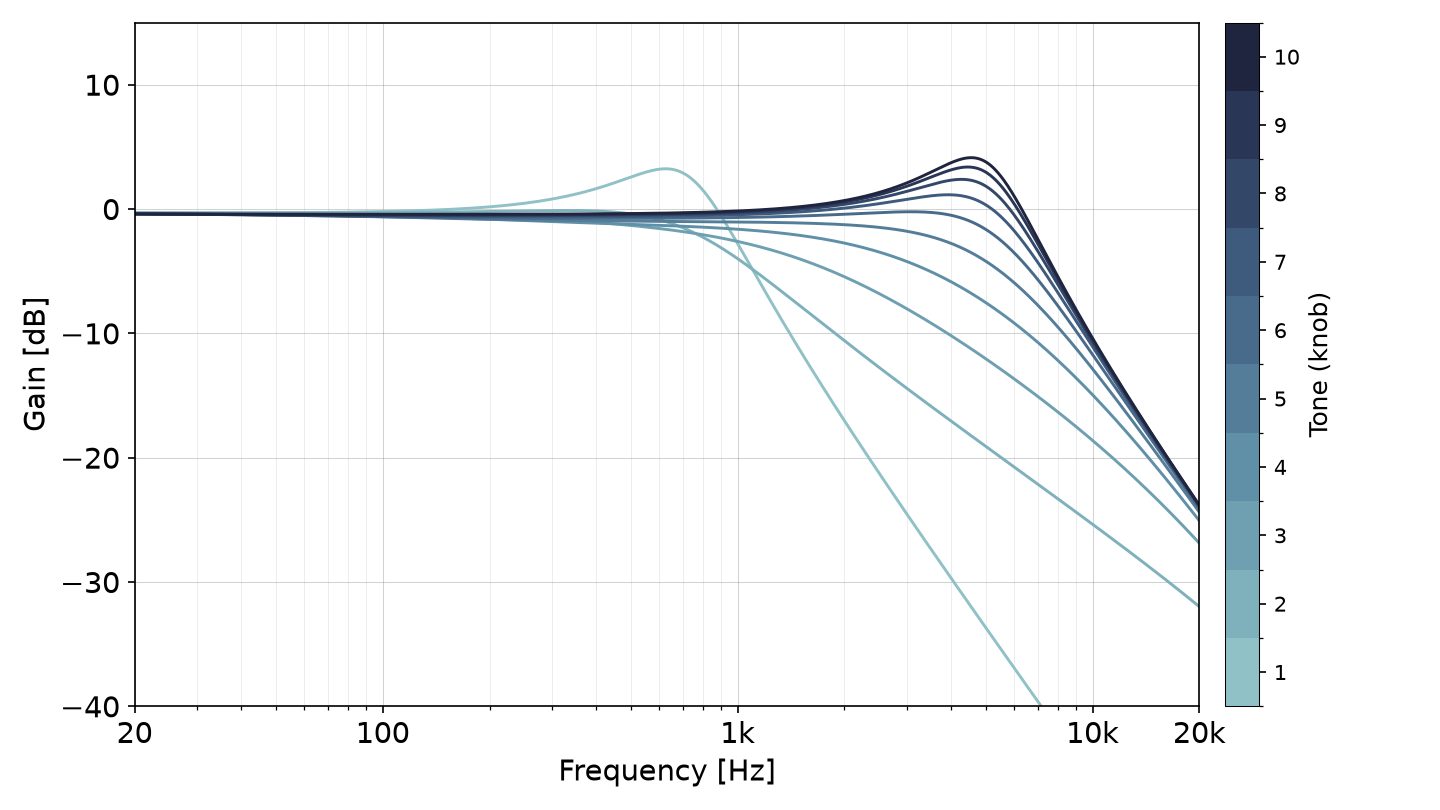

Momose VT-1 Neck-BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck-Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Bridge (Position 1)

Volume

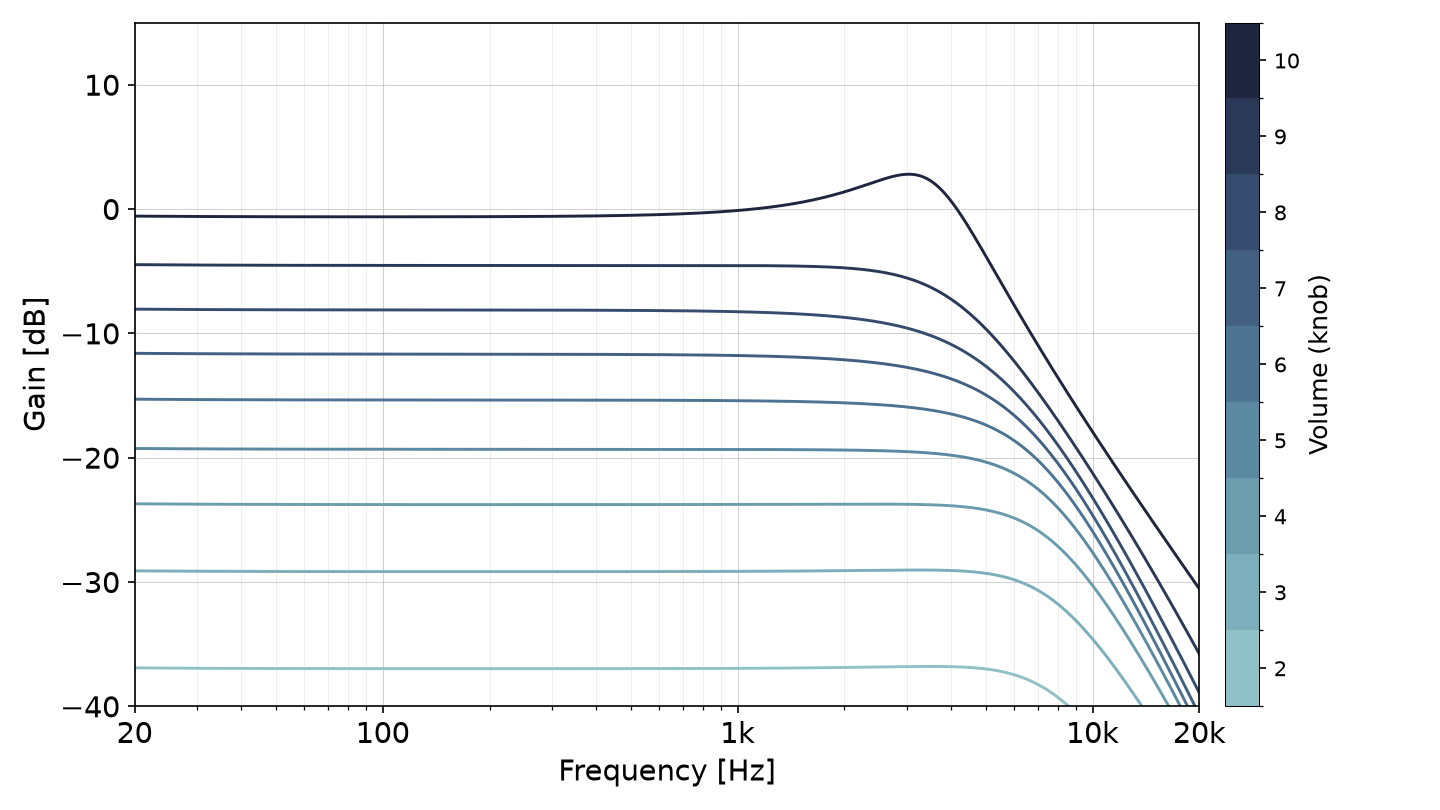

Momose VT-1 BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

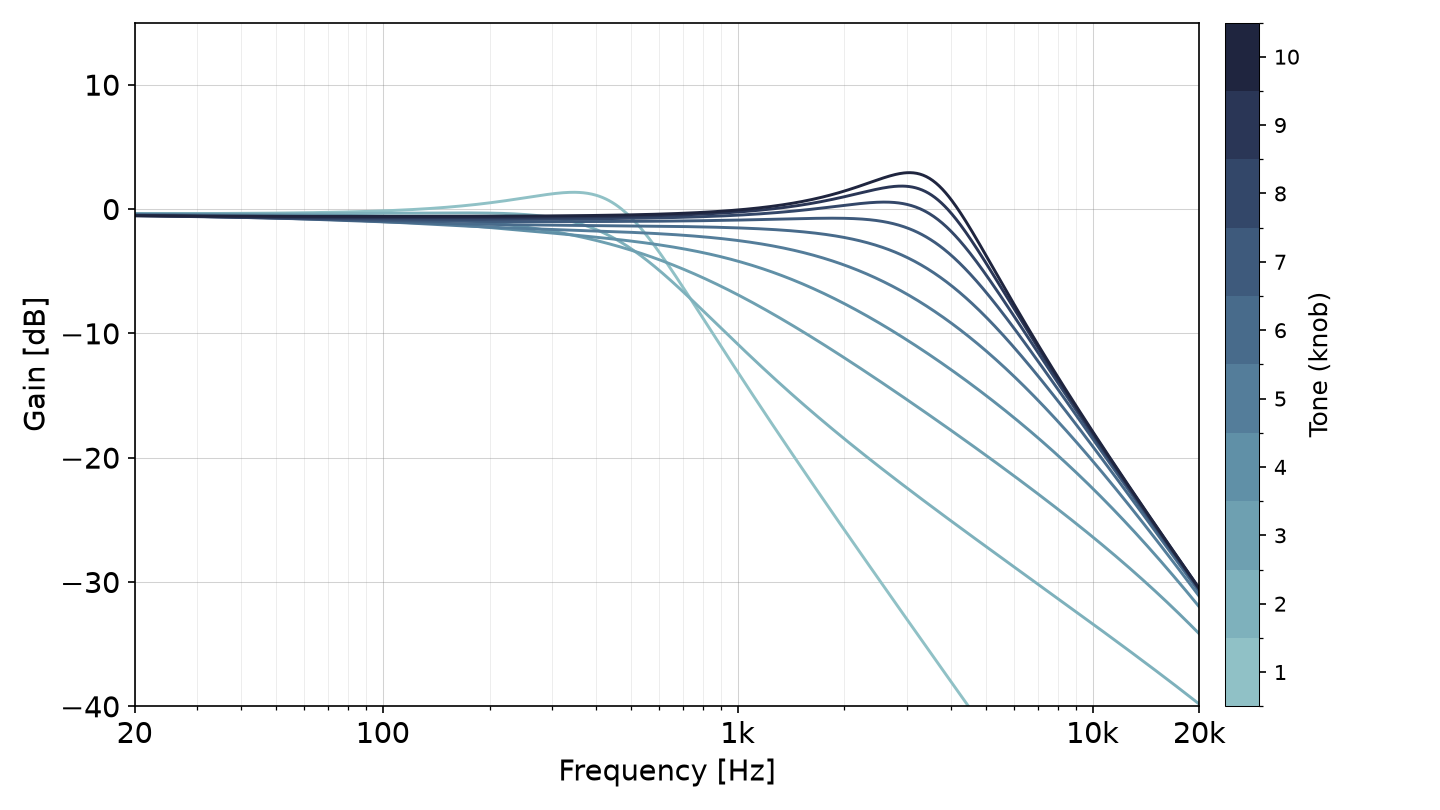

Momose VT-1 BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
