Momose Hot Rod 60's Setの実測データ（直流抵抗・インダクタンス・寄生容量）

測定条件

LCR Meter : DE-5000
Pickups : Momose Hot Rod 60’s Set (mounted on Momose MJM-1)

測定周波数：

DCR :  直流
Ls  :  100 Hz
Cp  :  100 kHz
Rp  :   10 kHz

測定結果

Neck

DCR      :  7.556 kΩ
Ls@100Hz :  3.513 H
Cp@100kHz:  24.66 pF
Rp@10kHz :   2.49 MΩ

Bridge

DCR      :  8.079 kΩ
Ls@100Hz :  3.950 H
Cp@100kHz:  36.42 pF
Rp@10kHz :   2.68 MΩ

シミュレーション結果

シミュレーション条件

Volume       : 1 MΩ
Tone         : 1 MΩ / 0.033 µF
Treble Bleed : 180 kΩ ∥ 1000 pF
Cable        : 650 pF
Amp Input    : 1 MΩ

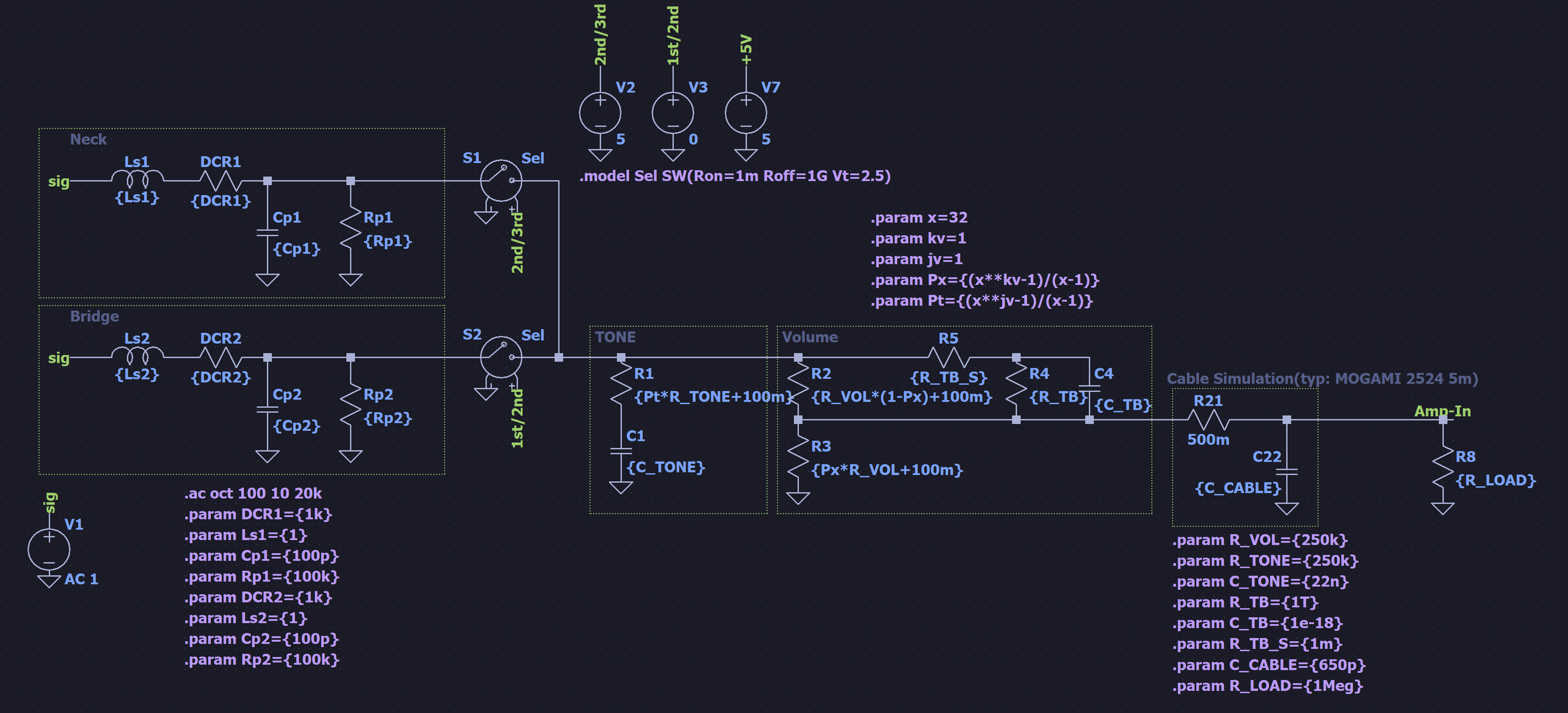

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。

Neck

Volume

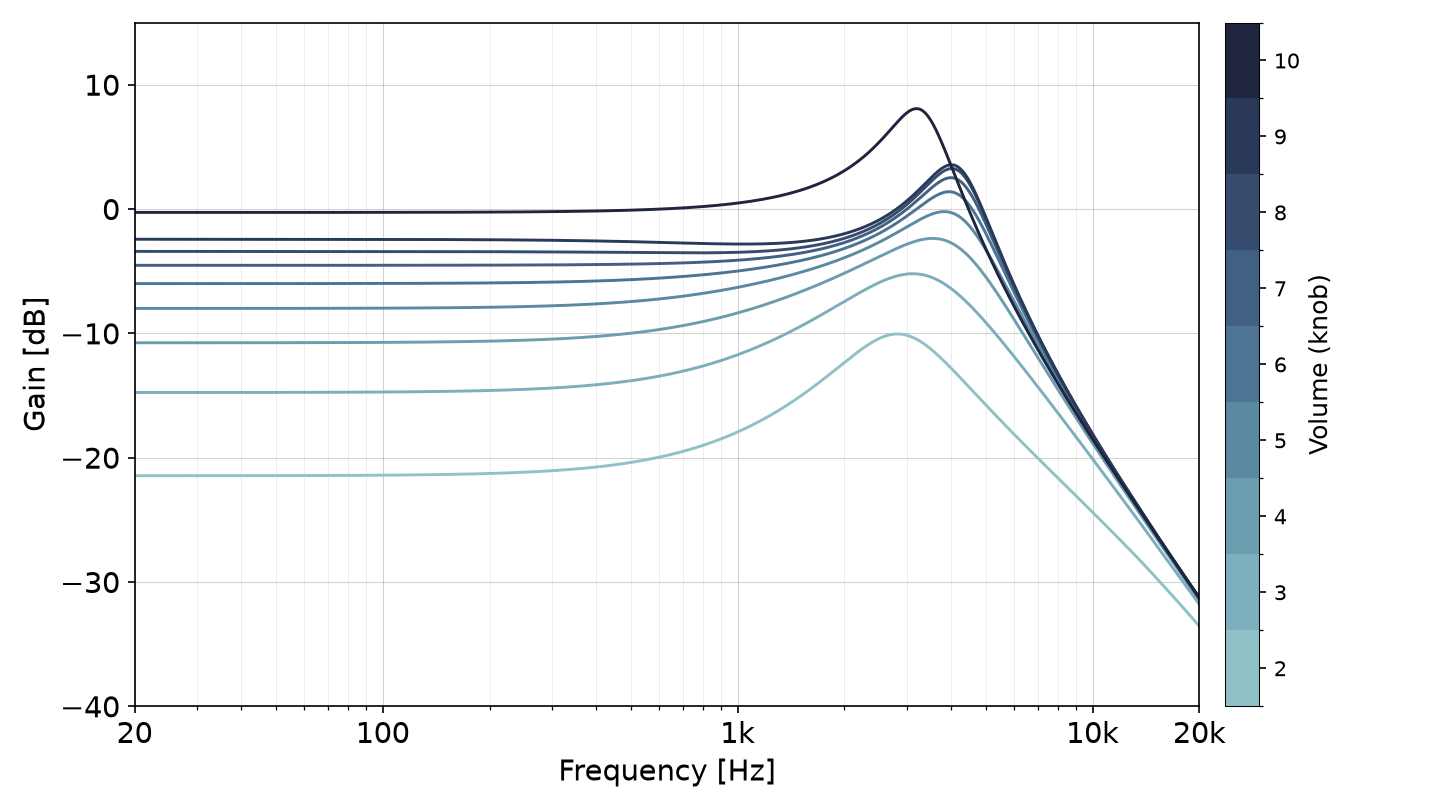

Momose Hot Rod 60's Set NeckのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

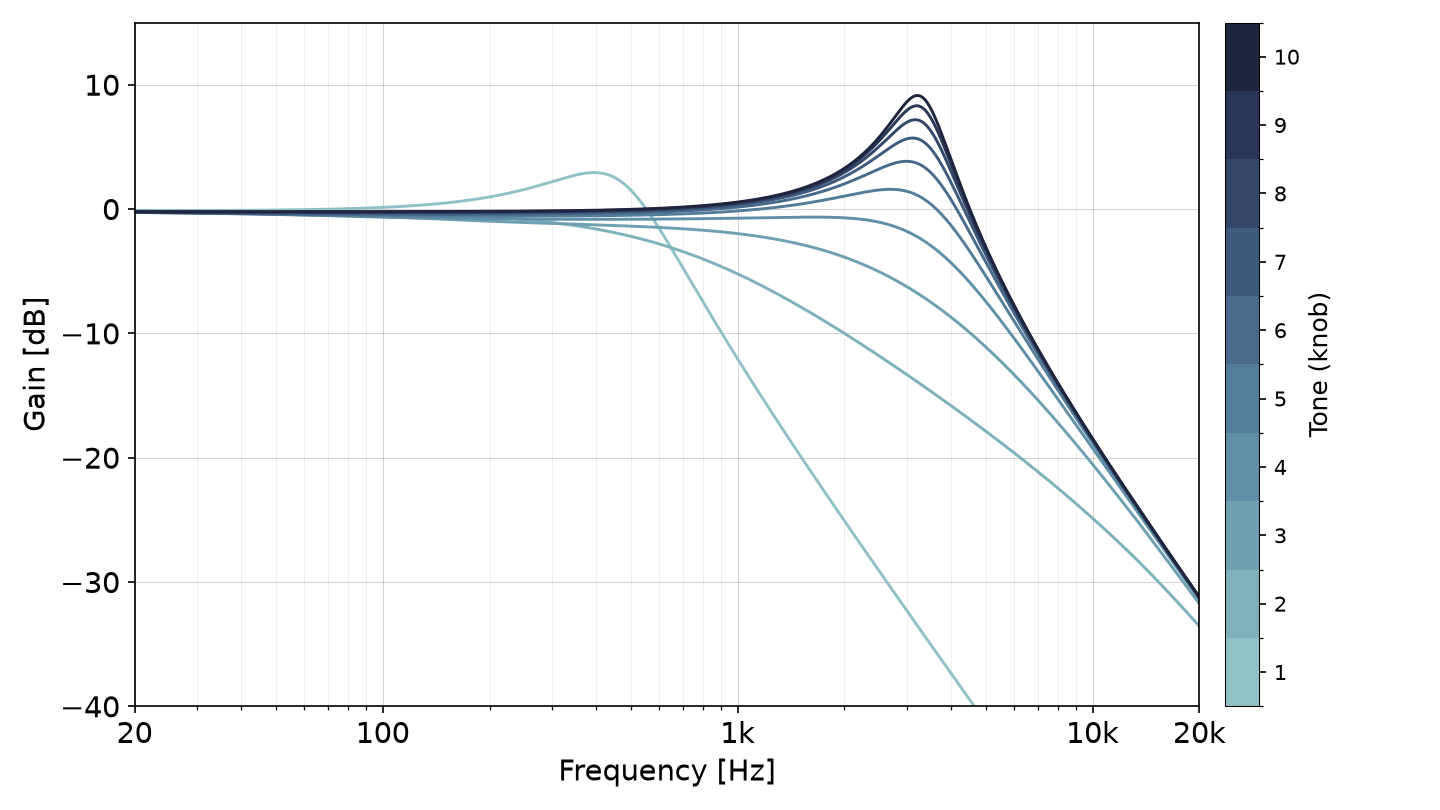

Momose Hot Rod 60's Set NeckのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Neck-Bridge

Volume

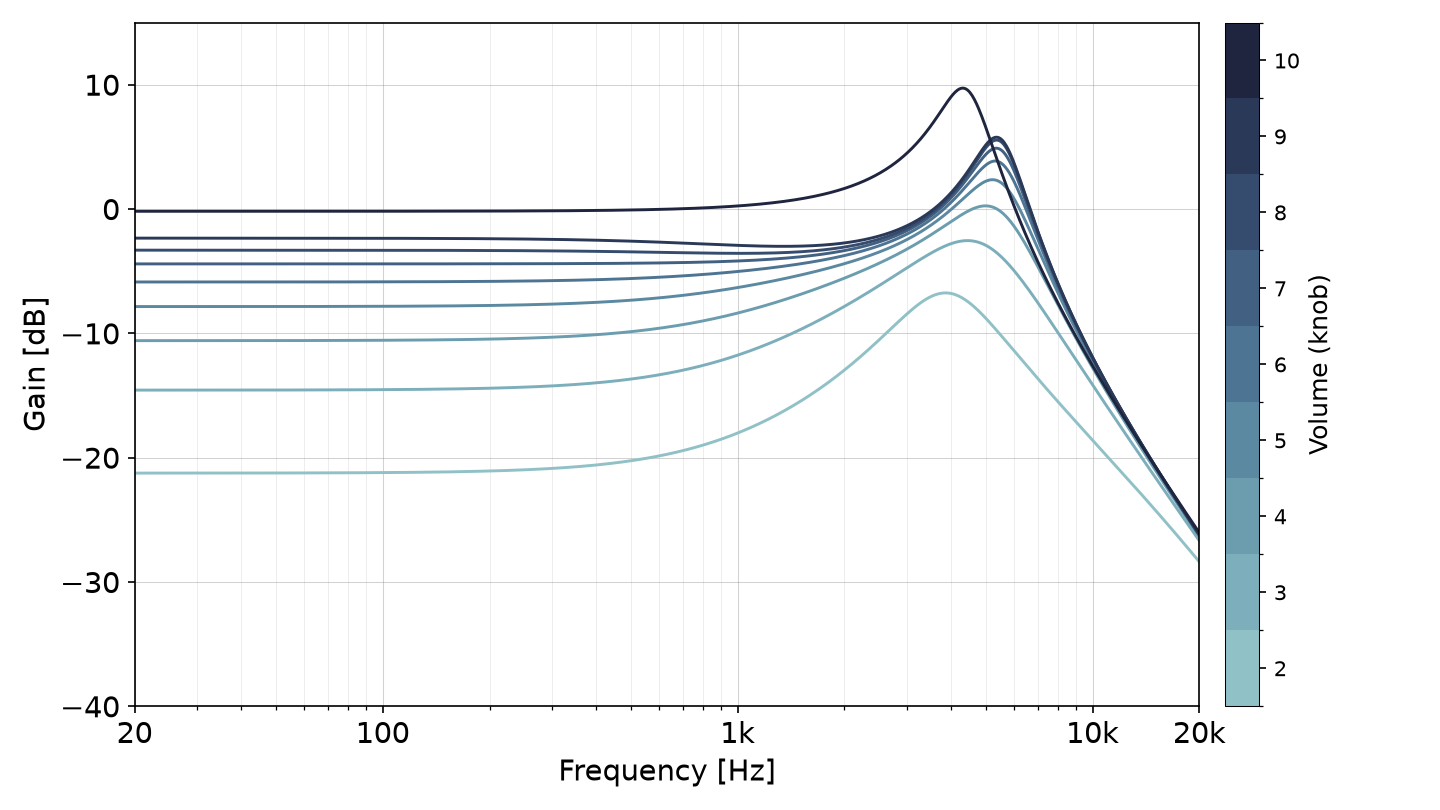

Momose Hot Rod 60's Set Neck-BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck-Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

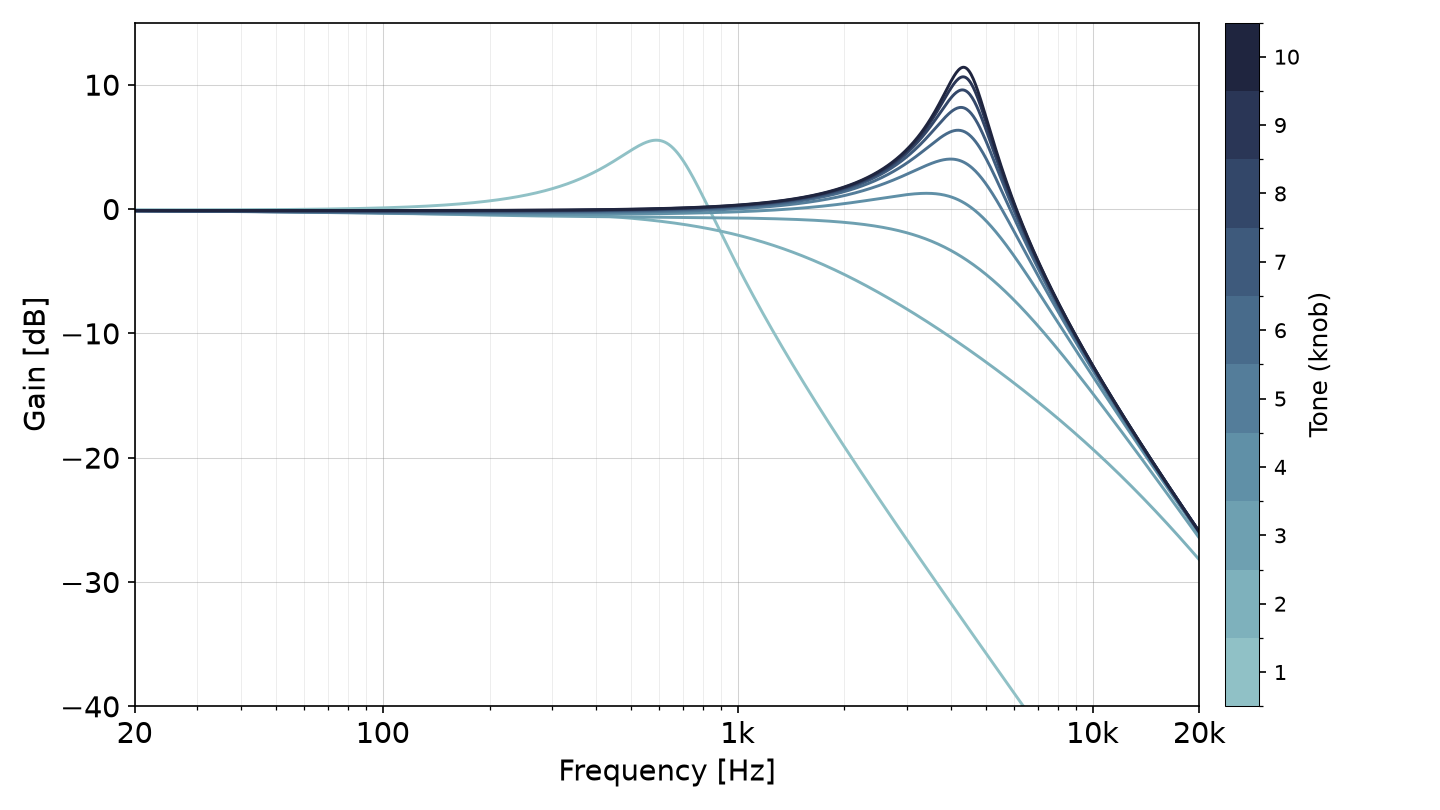

Momose Hot Rod 60's Set Neck-BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck-Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Bridge

Volume

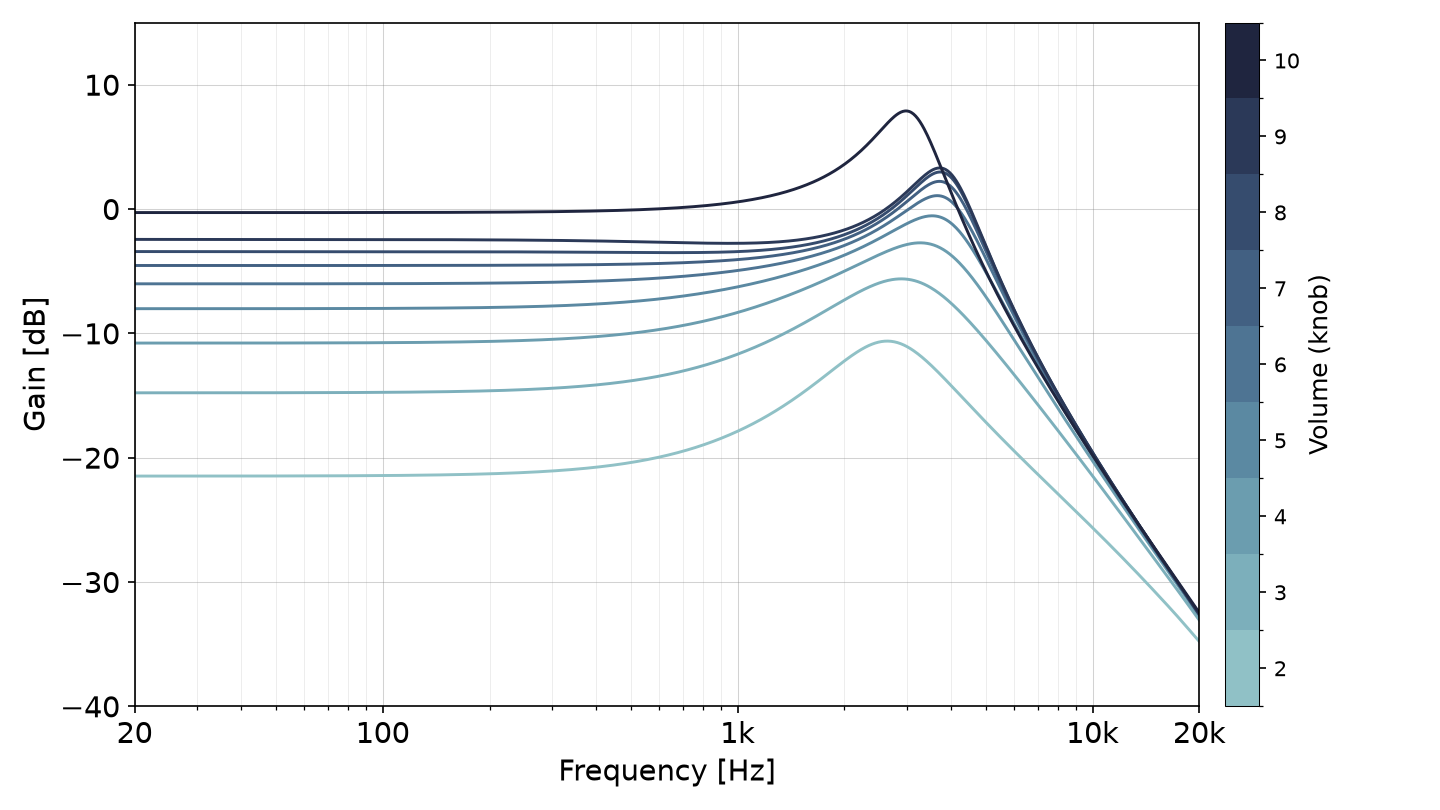

Momose Hot Rod 60's Set BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

Momose Hot Rod 60's Set BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
