J.W.Black JWB-JP-S搭載ピックアップの実測データ（直流抵抗・インダクタンス・寄生容量）

測定条件

LCR Meter : DE-5000
Pickups : TBD (mounted on JWB-JP-S)

測定周波数：

DCR :  直流
Ls  :  100 Hz
Cp  :  100 kHz
Rp  :   10 kHz

---

測定結果

Neck

DCR      :  6.577 kΩ
Ls@100Hz :  2.639 H
Cp@100kHz: 104.32 pF
Rp@10kHz :  861.0 kΩ

Middle

DCR      :  6.574 kΩ
Ls@100Hz :  2.659 H
Cp@100kHz: 94.90 pF
Rp@10kHz :  924.1 kΩ

Bridge

DCR      :  6.921 kΩ
Ls@100Hz :  2.882 H
Cp@100kHz: 89.82 pF
Rp@10kHz :  1092.1 kΩ

シミュレーション結果

シミュレーション条件

Volume       : 250 kΩ
Tone         : 250 kΩ / 0.022 µF
Treble Bleed : 510 kΩ ∥ 680 pF
Cable        : 650 pF
Amp Input    : 1 MΩ

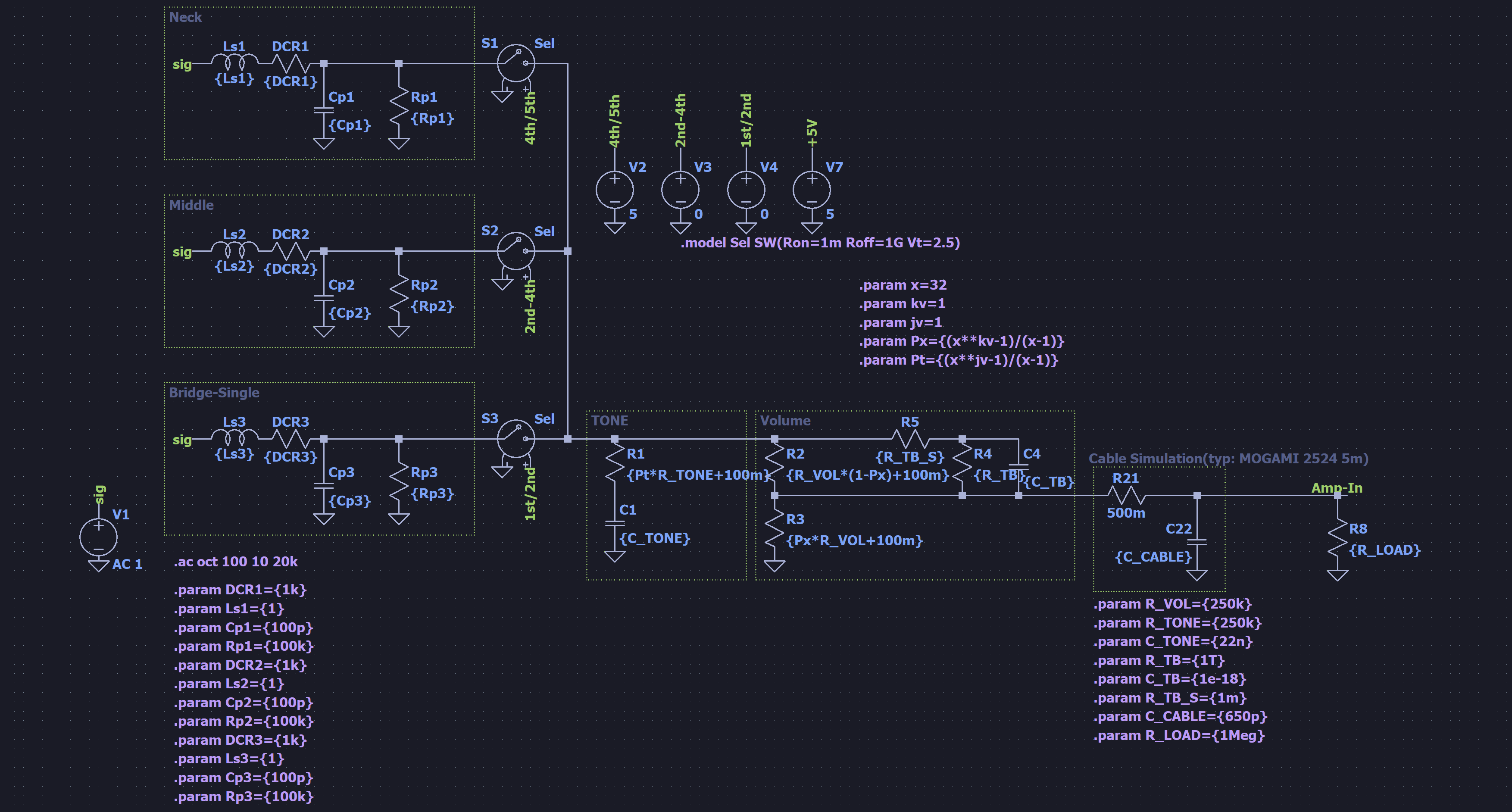

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。

Neck (Position 5)

Volume

Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Neck-Middle (Position 4)

Volume

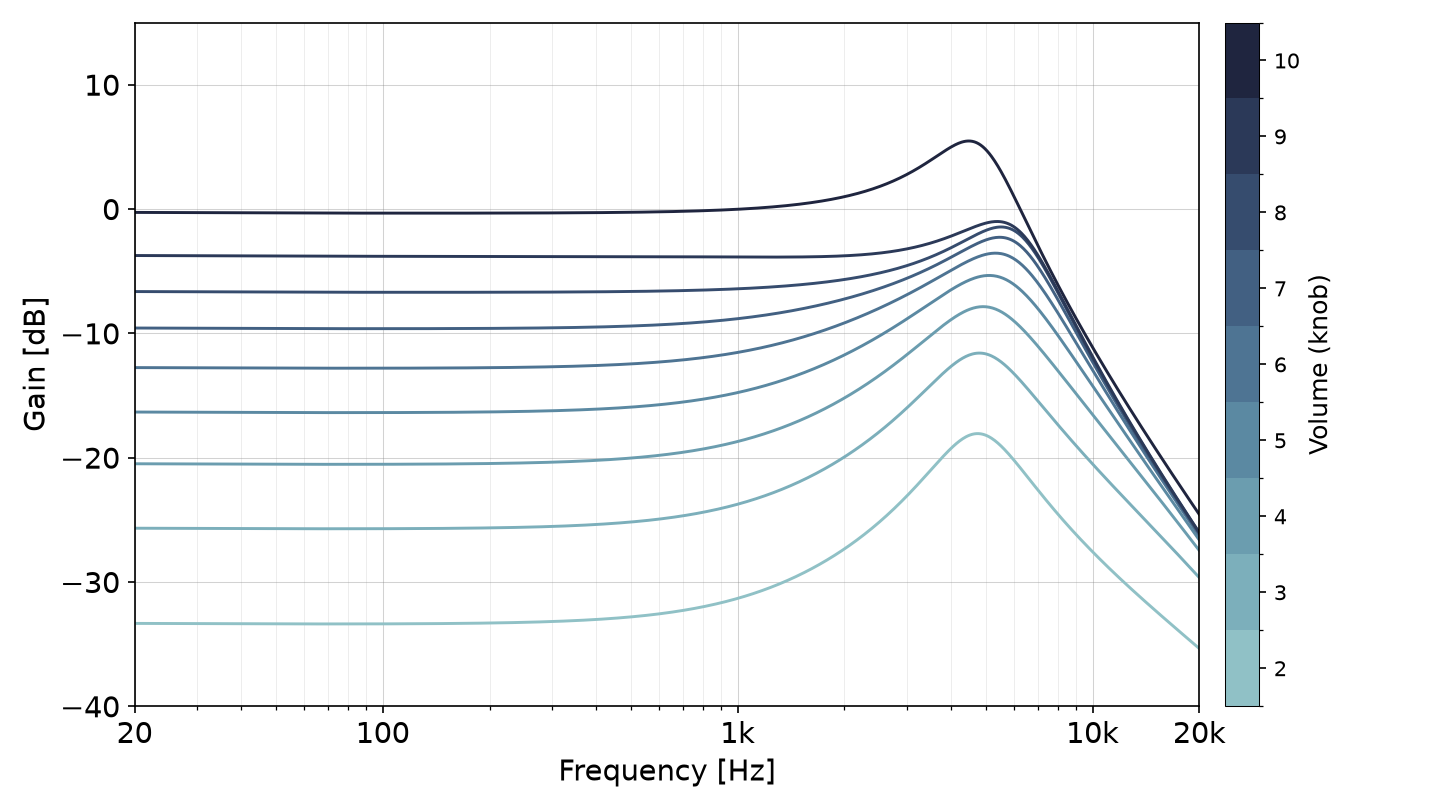

Neck-Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

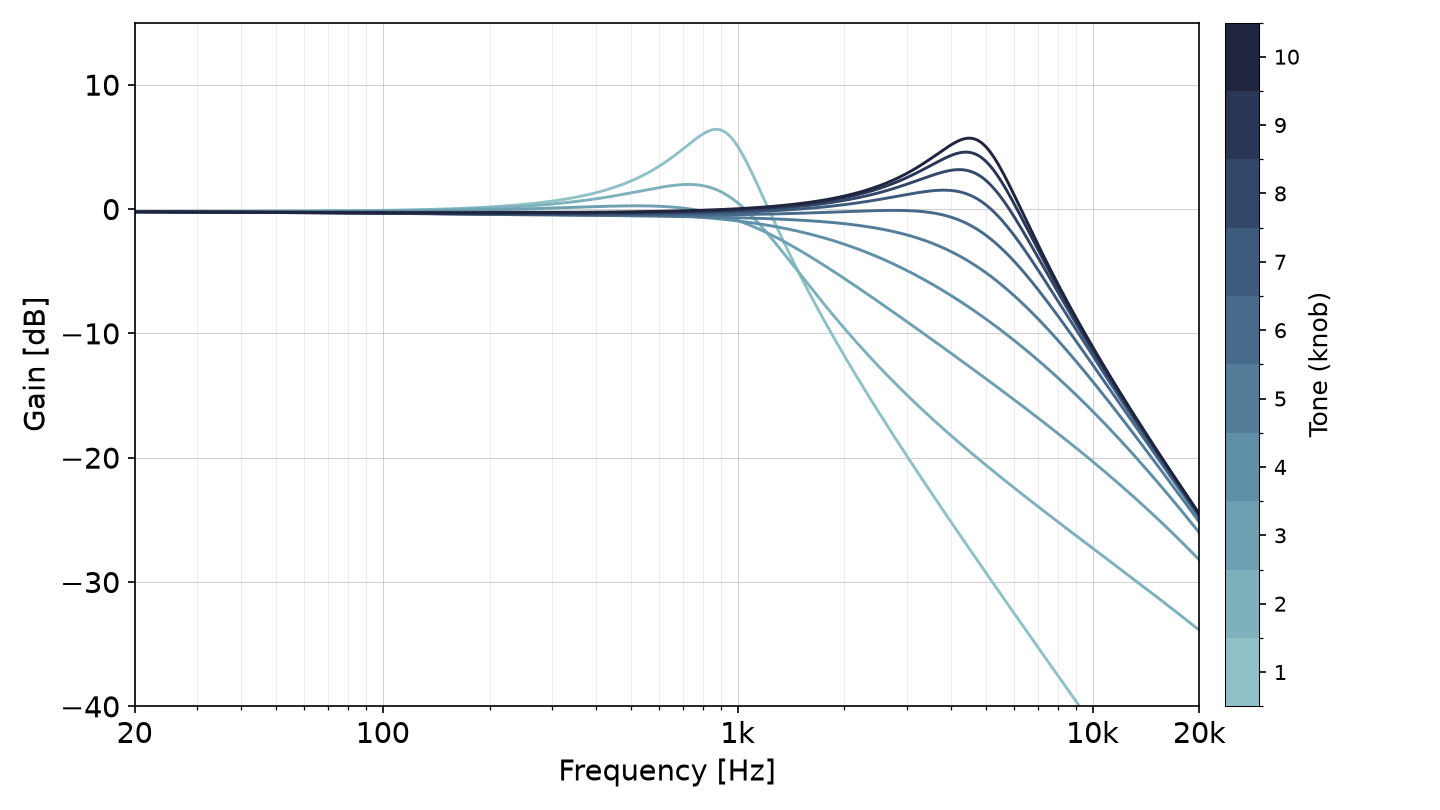

Neck-Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Middle (Position 3)

Volume

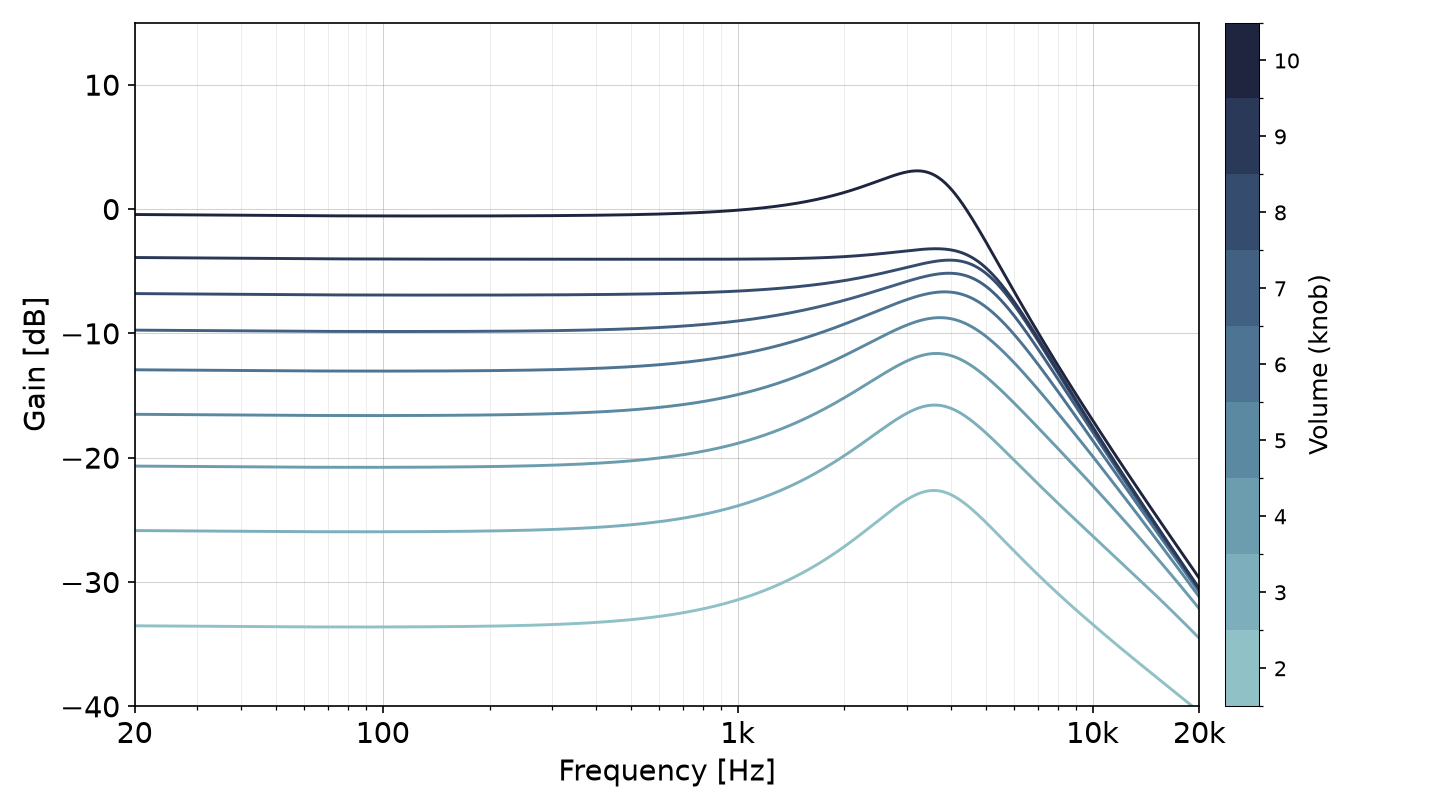

Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

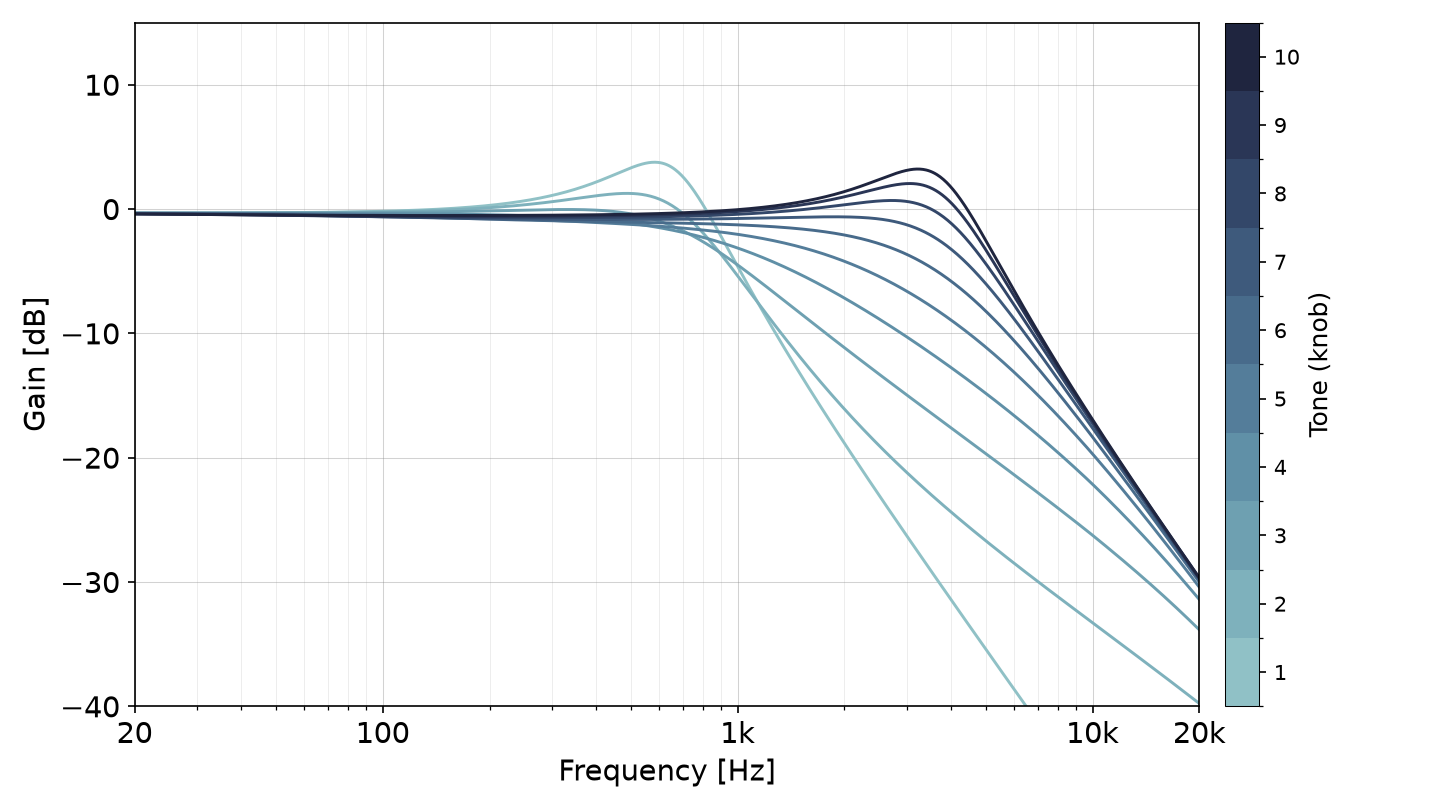

Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Middle-Bridge (Position 2)

Volume

Middle-Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

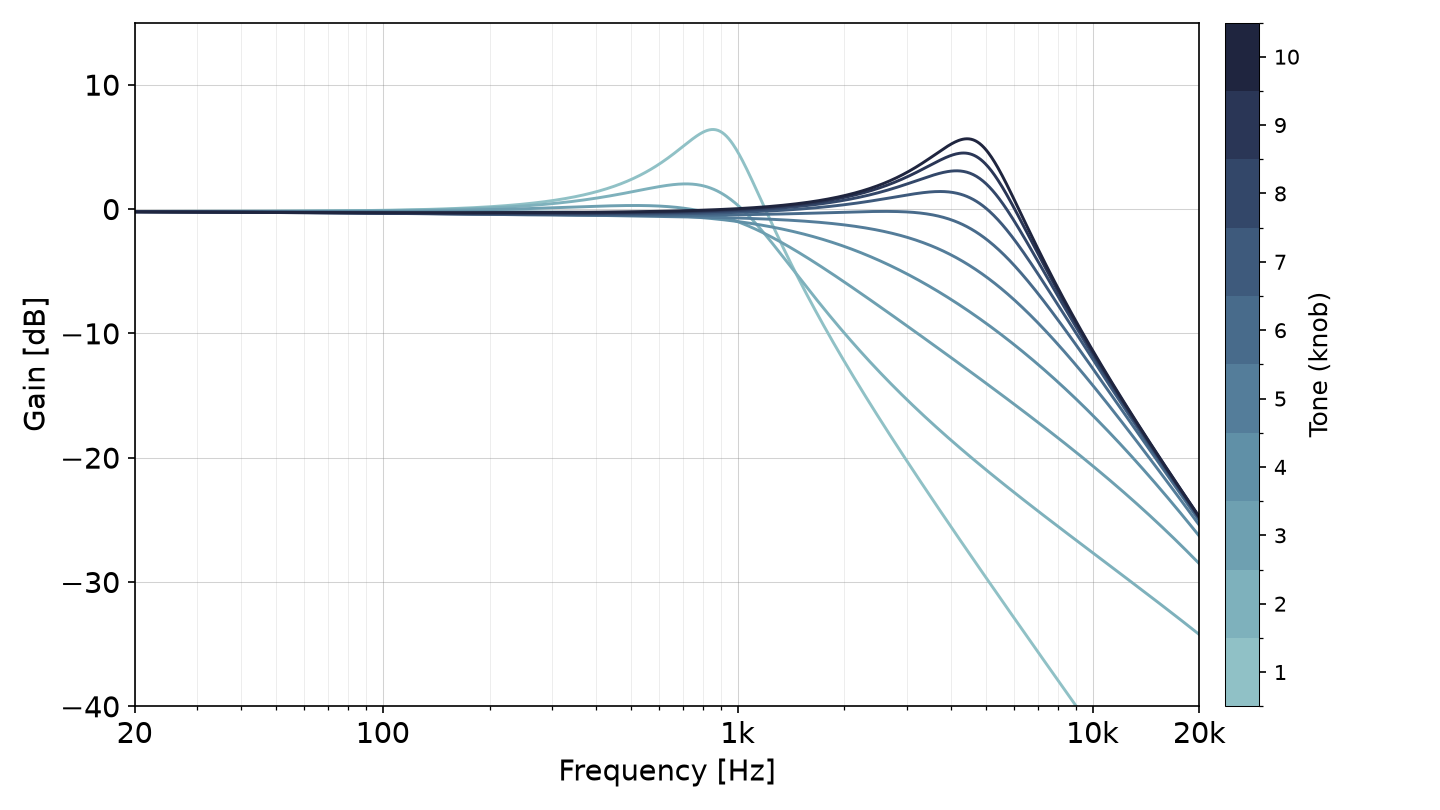

Middle-Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Bridge (Position 1)

Volume

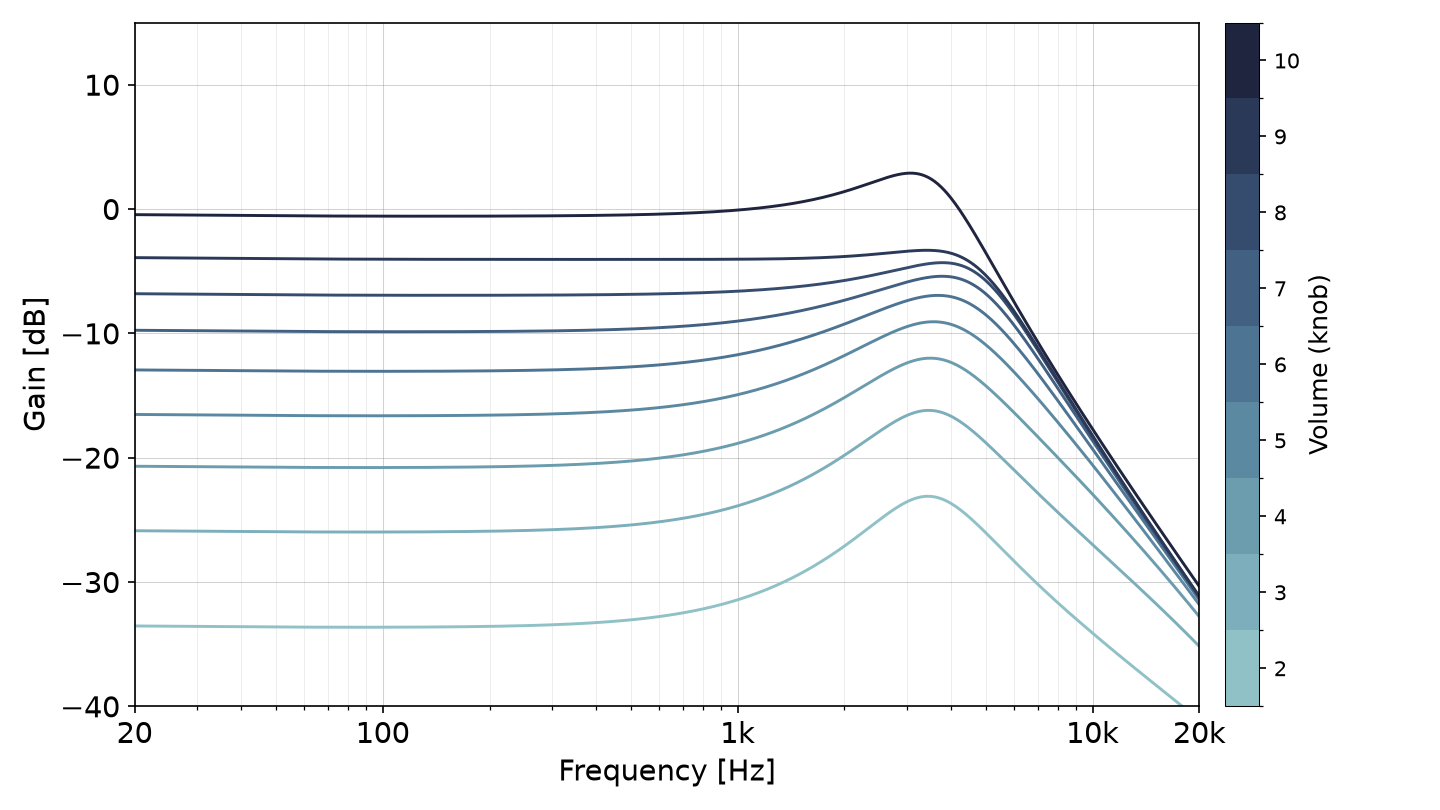

Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

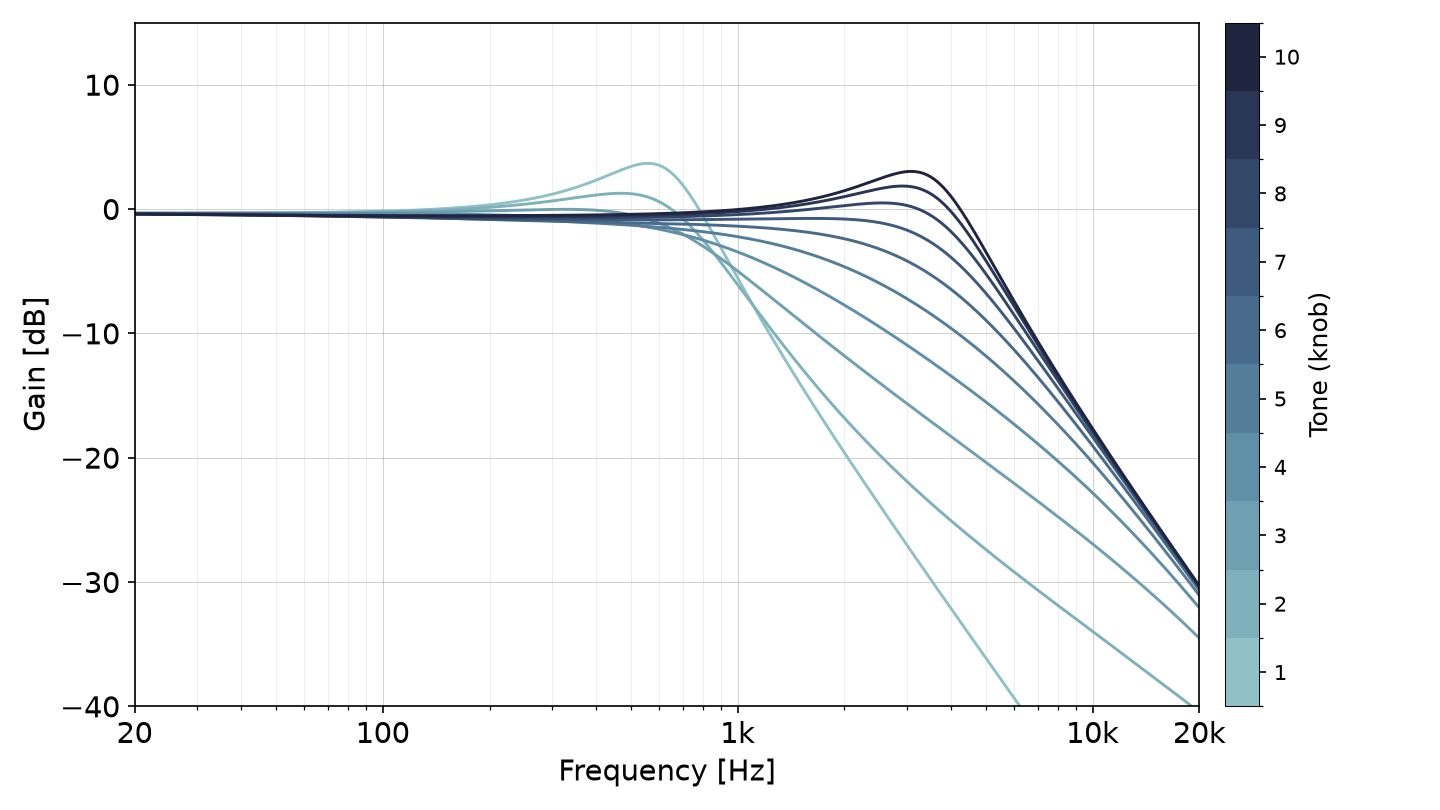

Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
