Gibson 57 Classicの実測データ（直流抵抗・インダクタンス・寄生容量）

測定条件

LCR Meter : DE-5000
Pickups : Gibson 57 Classic (mounted on ES-335)

測定周波数：

DCR :  直流
Ls  :  100 Hz
Cp  :  100 kHz
Rp  :   10 kHz

測定結果

Neck

DCR      :  7.218 kΩ
Ls@100Hz :  4.053 H
Cp@100kHz: 187.23 pF
Rp@10kHz :  299.9 kΩ

Bridge

DCR      :  7.474 kΩ
Ls@100Hz :  4.506 H
Cp@100kHz: 160.22 pF
Rp@10kHz :  351.9 kΩ

LTspiceでシミュレーション

シミュレーション条件

Volume       : 500 kΩ
Tone         : 500 kΩ / 0.022 µF
Treble Bleed : 680 kΩ ∥ 390 pF
Cable        : 650 pF
Amp Input    : 1 MΩ

ケーブルは私が普段使っているProvidence / F201 S-Sの実測値に近い650 pFを採用しています。
この容量値はOYAIDE G-SPOT CABLEなら約3.3 m、MOGAMI 2524なら約5.0 mに相当します。
（参考：ケーブル容量の実測）

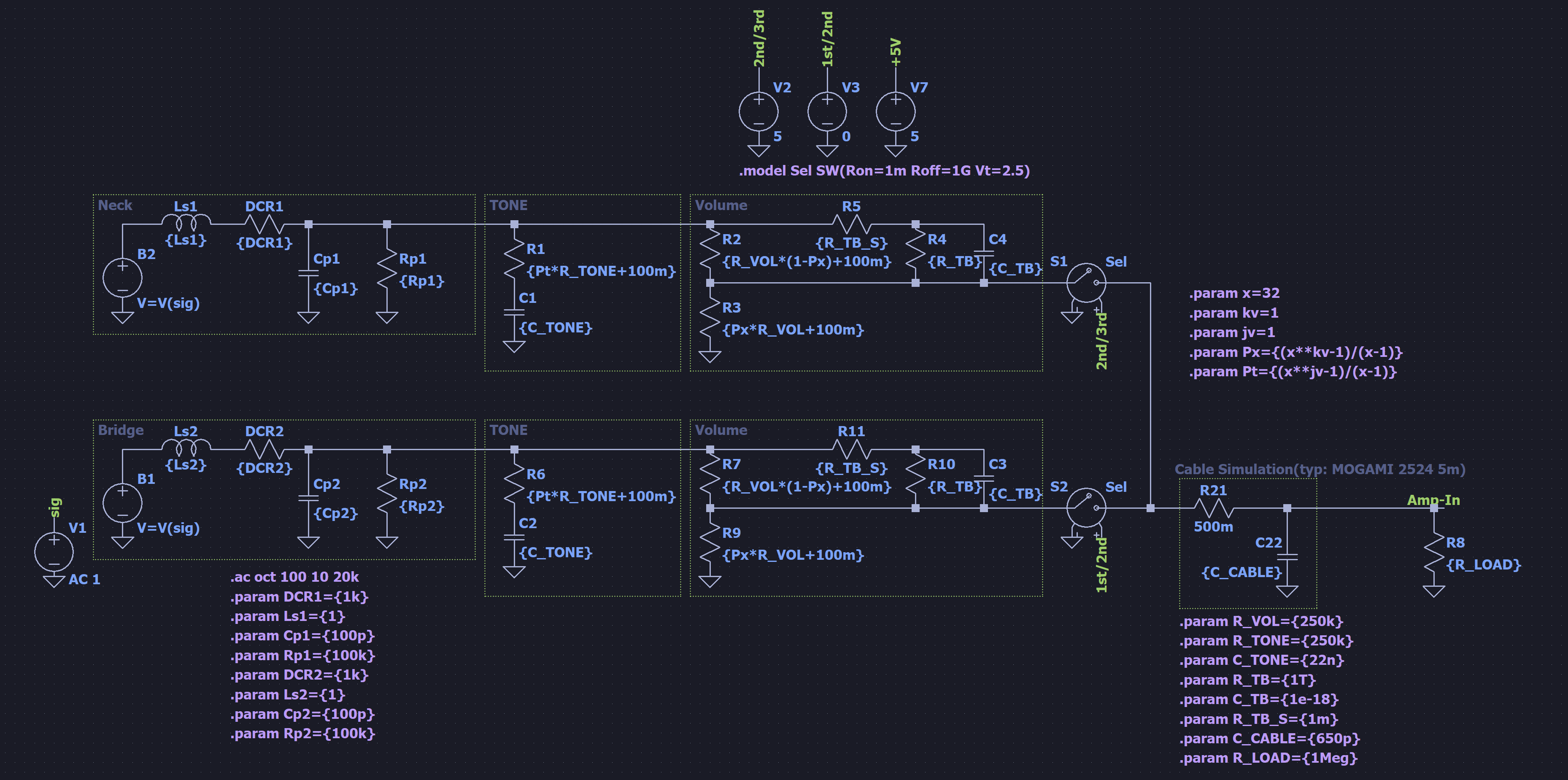

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。

Neck (Rhythm)

Volume

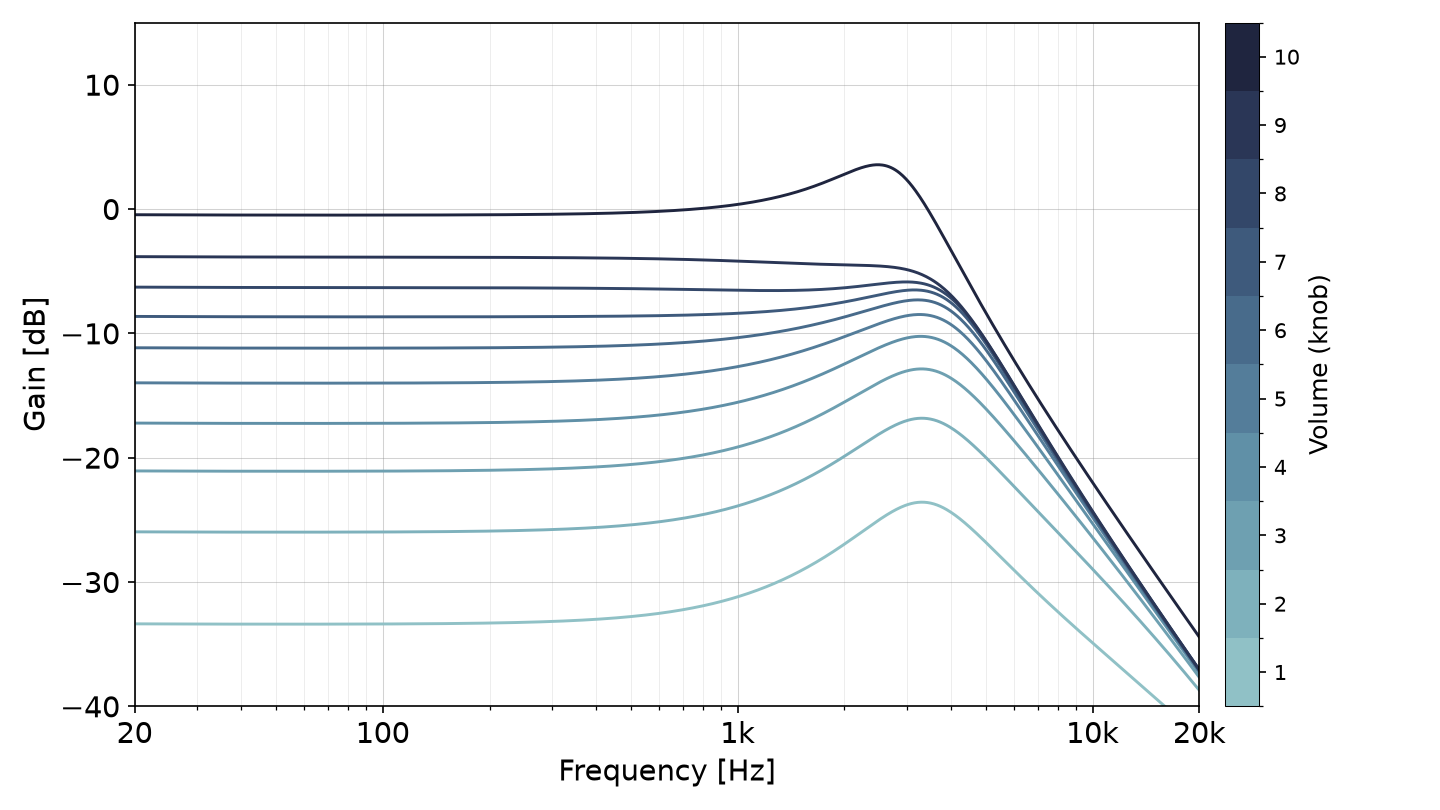

Gibson 57 Classic NeckのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck — Volume 掃引（ノブ 1-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

Gibson 57 Classic NeckのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck — Tone 掃引（ノブ 0-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Neck-Bridge (Middle)

Volume

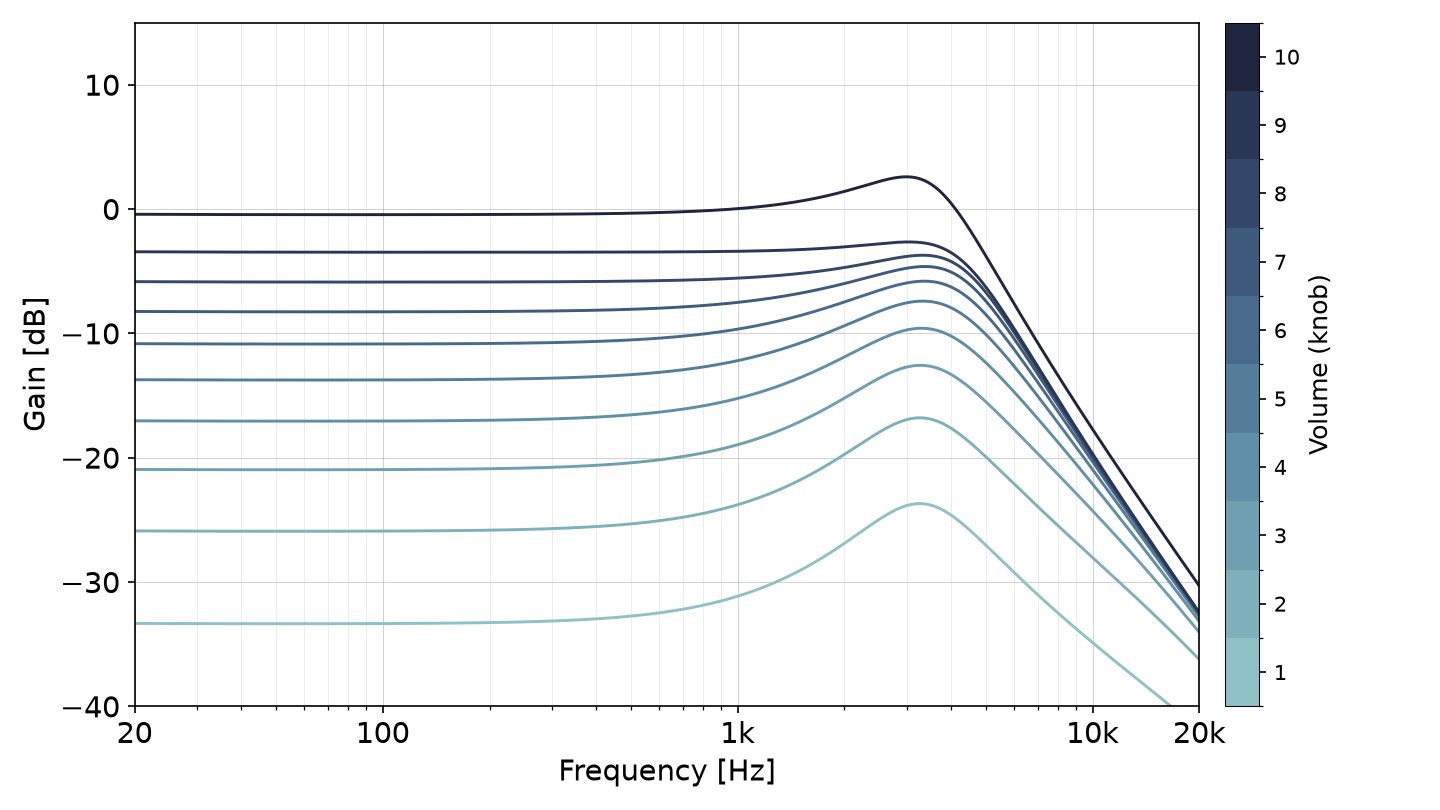

Gibson 57 Classic Neck-BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Neck-Bridge — Volume 掃引（ノブ 1-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

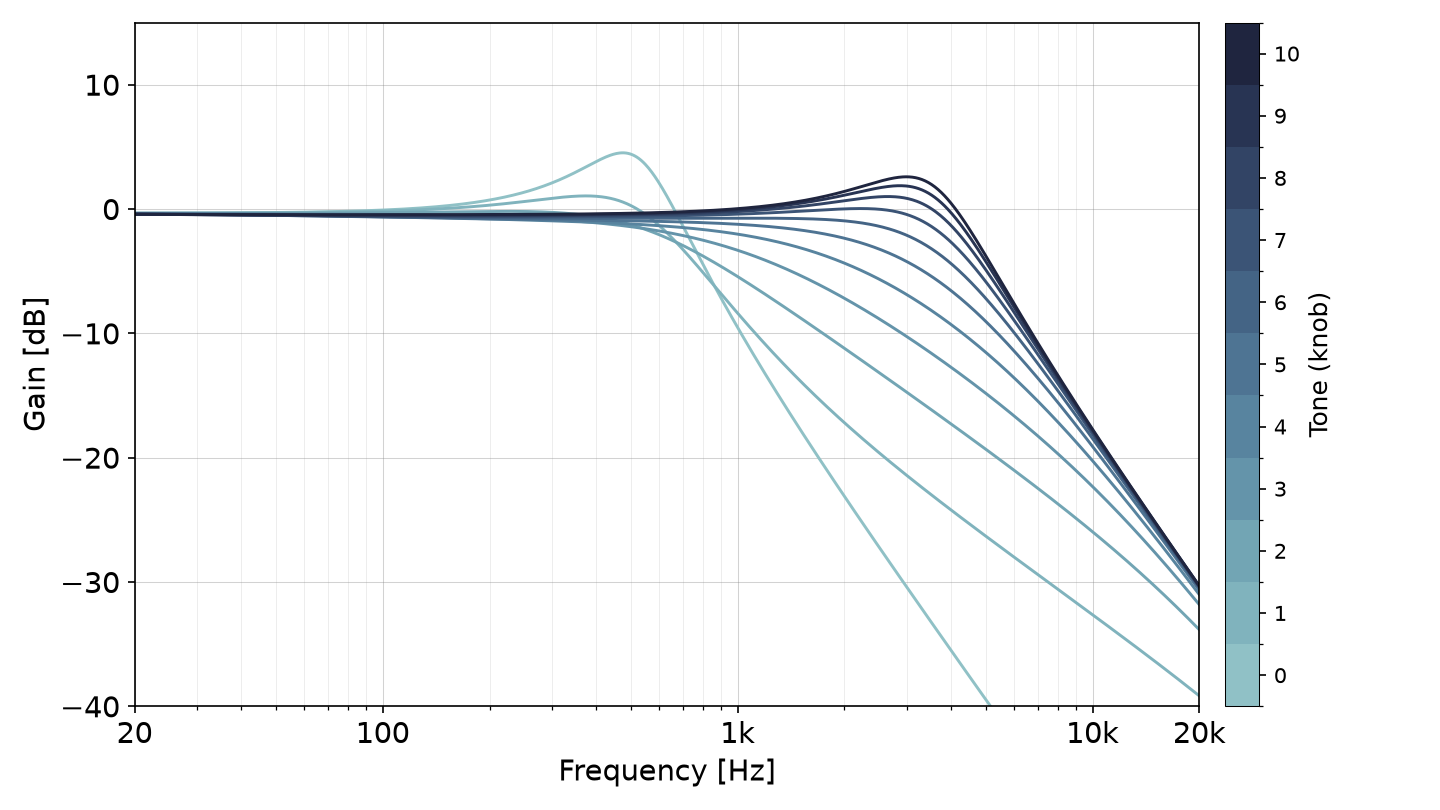

Gibson 57 Classic Neck-BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Neck-Bridge — Tone 掃引（ノブ 0-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Bridge (Treble)

Volume

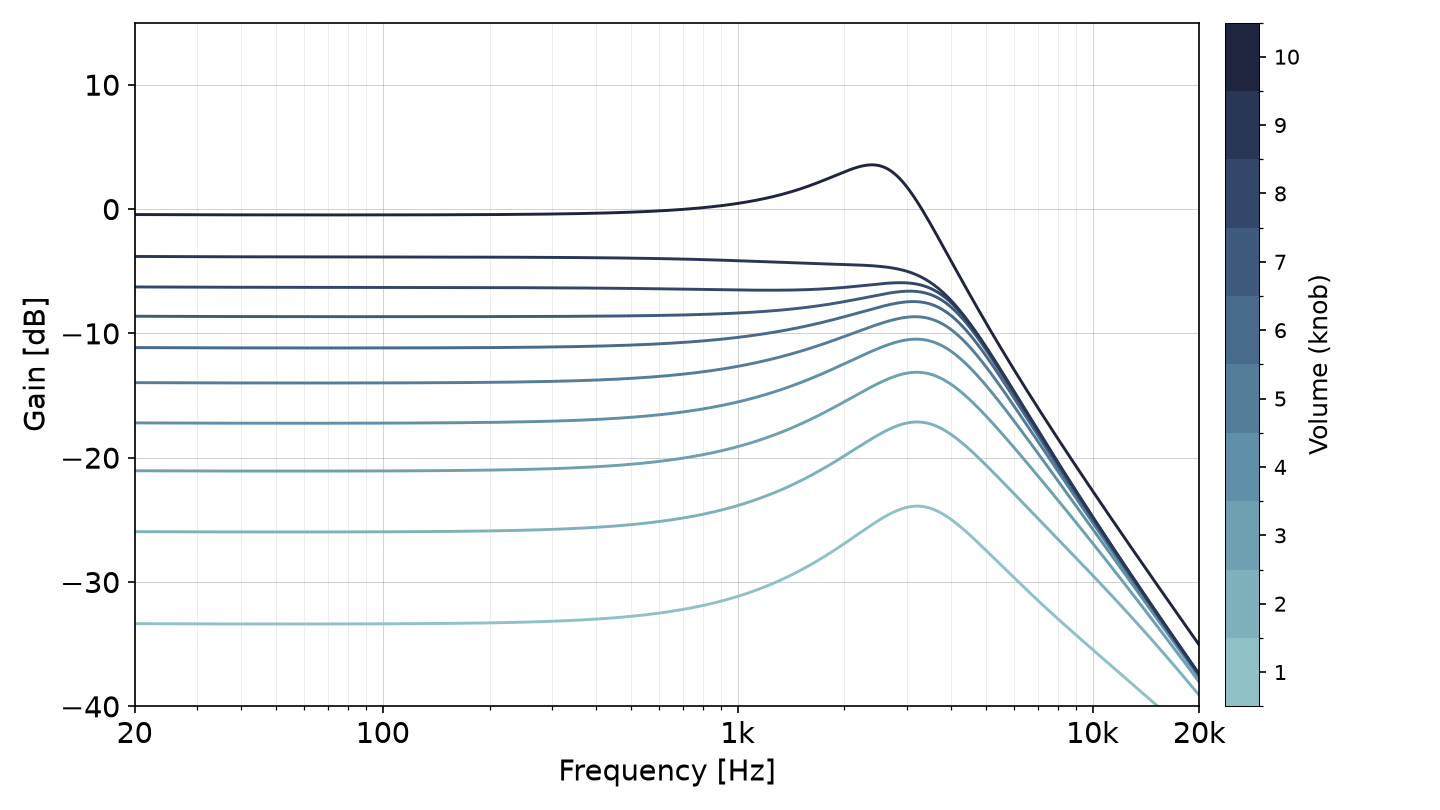

Gibson 57 Classic BridgeのVolume掃引の周波数特性（SPICE）。線の色はVolumeノブの位置。絞ったときの高域の残り方が分かる。
Bridge — Volume 掃引（ノブ 1-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

Tone

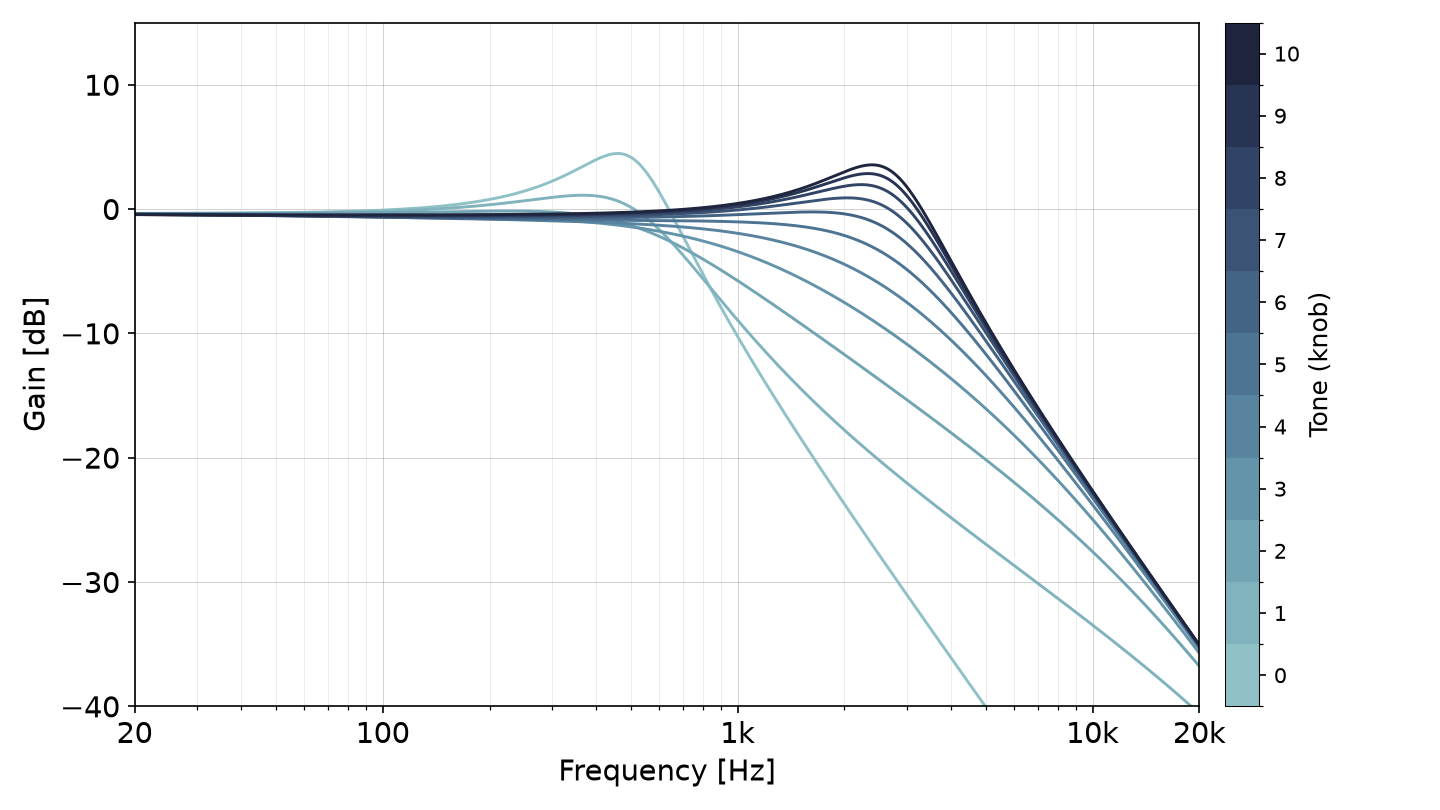

Gibson 57 Classic BridgeのTone掃引の周波数特性（SPICE）。線の色はToneノブの位置。絞るほど高域が減衰する。
Bridge — Tone 掃引（ノブ 0-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
