はじめに
本記事では、Fender American Professional II Stratocaster HSSの電気特性を測定し、LTspiceでシミュレーションした結果を紹介します。
測定条件
LCR Meter : DE-5000
Pickups : Fender V-Mod II Stratocaster PU HSS (mounted on Fender American Professional ii Stratocaster HSS)
測定結果
Neck
DCR : 6.054 kΩ
Ls@100Hz : 2.774 H
Cp@100kHz: 108.18 pF
Rp@10kHz : 925.8 kΩ
Middle
DCR : 6.115 kΩ
Ls@100Hz : 2.632 H
Cp@100kHz: 107.86 pF
Rp@10kHz : 962.3 kΩ
Bridge
Attention
私の個体はニッケルカバーが取り付けられているため、市販の個体と実測値が大きく異なる場合があります。ご了承ください。
Humbucker-Mode
White - GND (Connect to Black and Green)
DCR : 7.839 kΩ
Ls@100Hz : 4.401 H
Cp@100kHz: 112.23 pF
Rp@10kHz : 330.9 kΩ
SingleCoil-Mode
Red - Black (Connect to GND, Black and Green)
DCR : 5.154 kΩ
Ls@100Hz : 2.971 H
Cp@100kHz: 116.21 pF
Rp@10kHz : 253.0 kΩ
各コイルの測定値（クリックして開く）
Coil 1 (Bridge side: between black - white wires)
DCR : 3.954 kΩ Ls@100Hz : 1.8368 H Cp@100kHz: 95.22 pF Rp@10kHz : 162.19 kΩCoil 2 (Neck side: between GND - green wires)
DCR : 3.942 kΩ Ls@100Hz : 2.012 H Cp@100kHz: 110.48 pF Rp@10kHz : 186.82 kΩCoil 3 (Single-coil mode: between black - red wires)
DCR : 5.165 kΩ Ls@100Hz : 2.984 H Cp@100kHz: 80.48 pF Rp@10kHz : 258.7 kΩ
LTspiceでシミュレーション
シミュレーション条件
系統1（シングルコイル選択時）
Volume : 250 kΩ
Tone : 250 kΩ / 0.022 µF
Treble Bleed : 150 kΩ ∥ 1200 pF + 20 kΩ 直列
系統2（ハムバッカー選択時）
Volume : 500 kΩ
Tone : 500 kΩ / 0.022 µF
Treble Bleed : 270 kΩ ∥ 1000 pF
共通
Cable : 650 pF
Amp Input : 1 MΩ

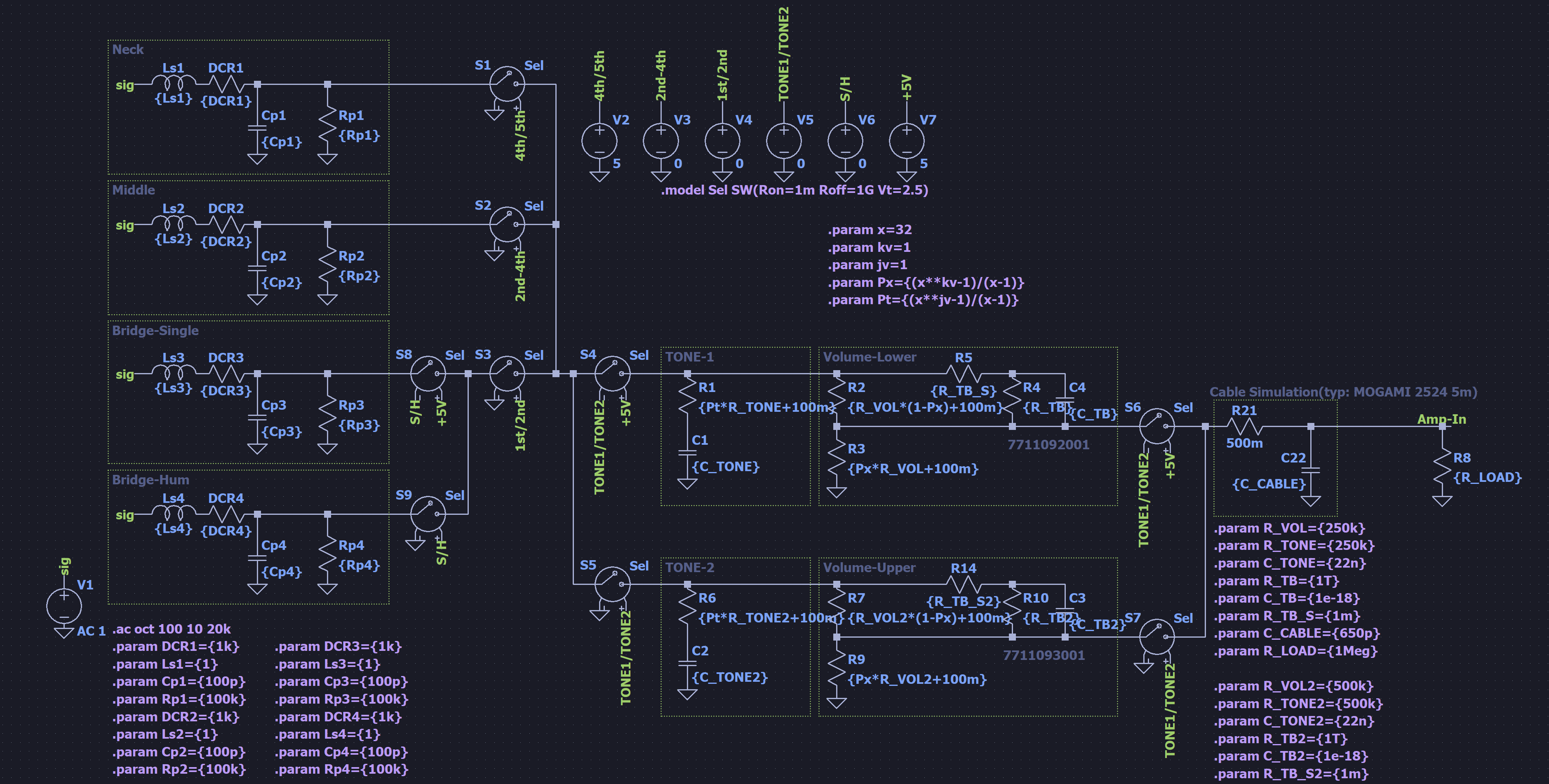

LTspice上で電装系を再現。各種変数はpyltspiceにより注入しシミュレーションを行った。
Neck (Position 5)
Volume
Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

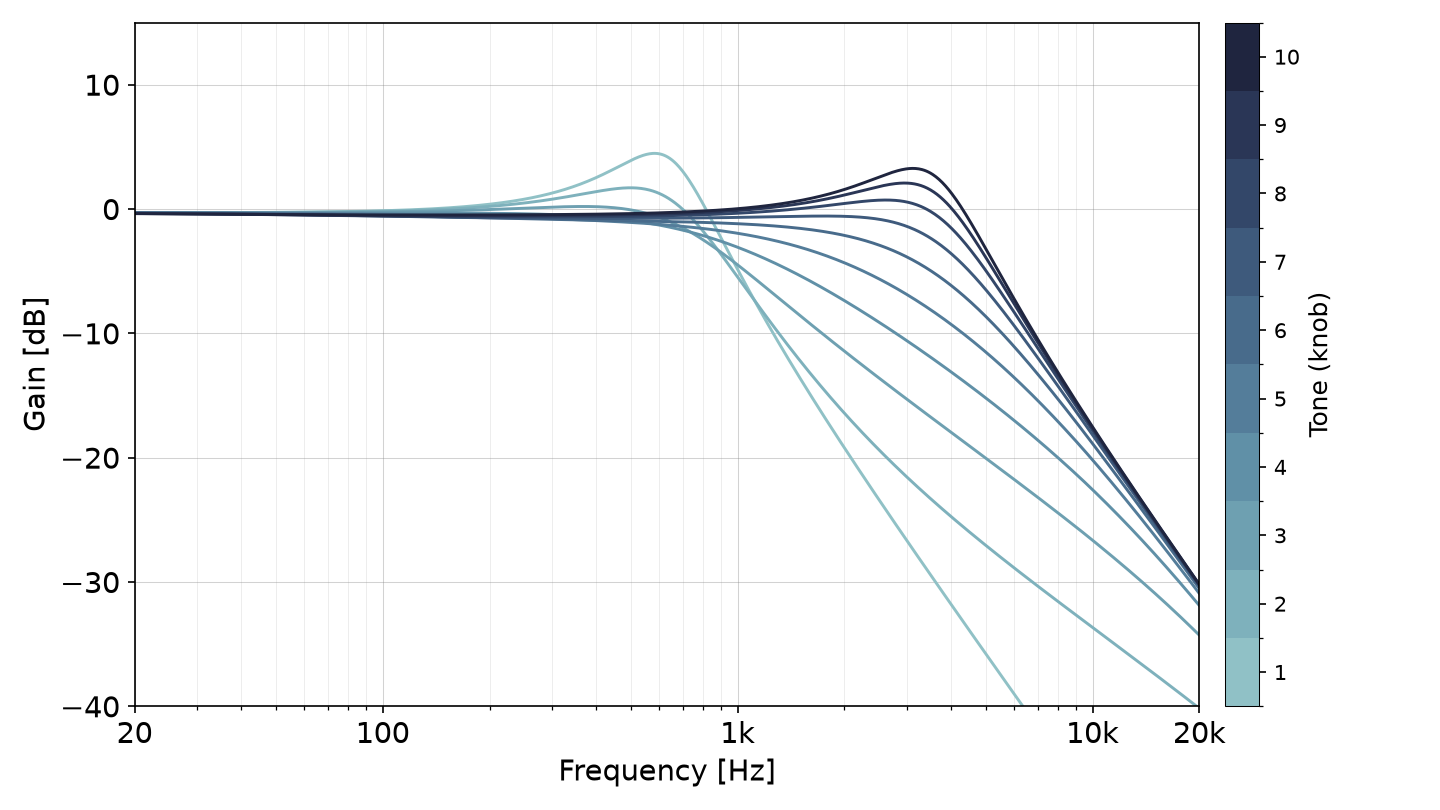

Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Neck-Middle (Position 4)
Volume

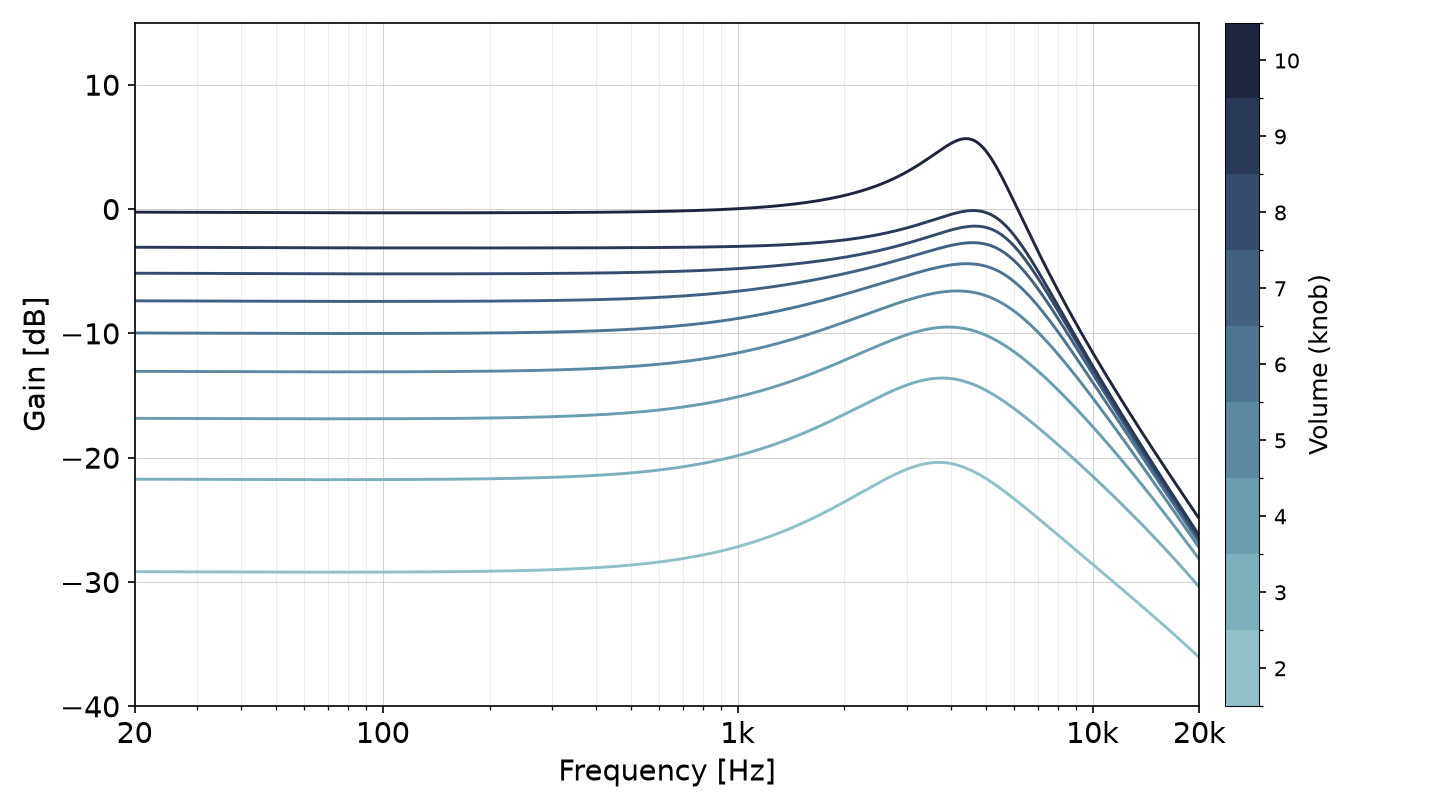

Neck-Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

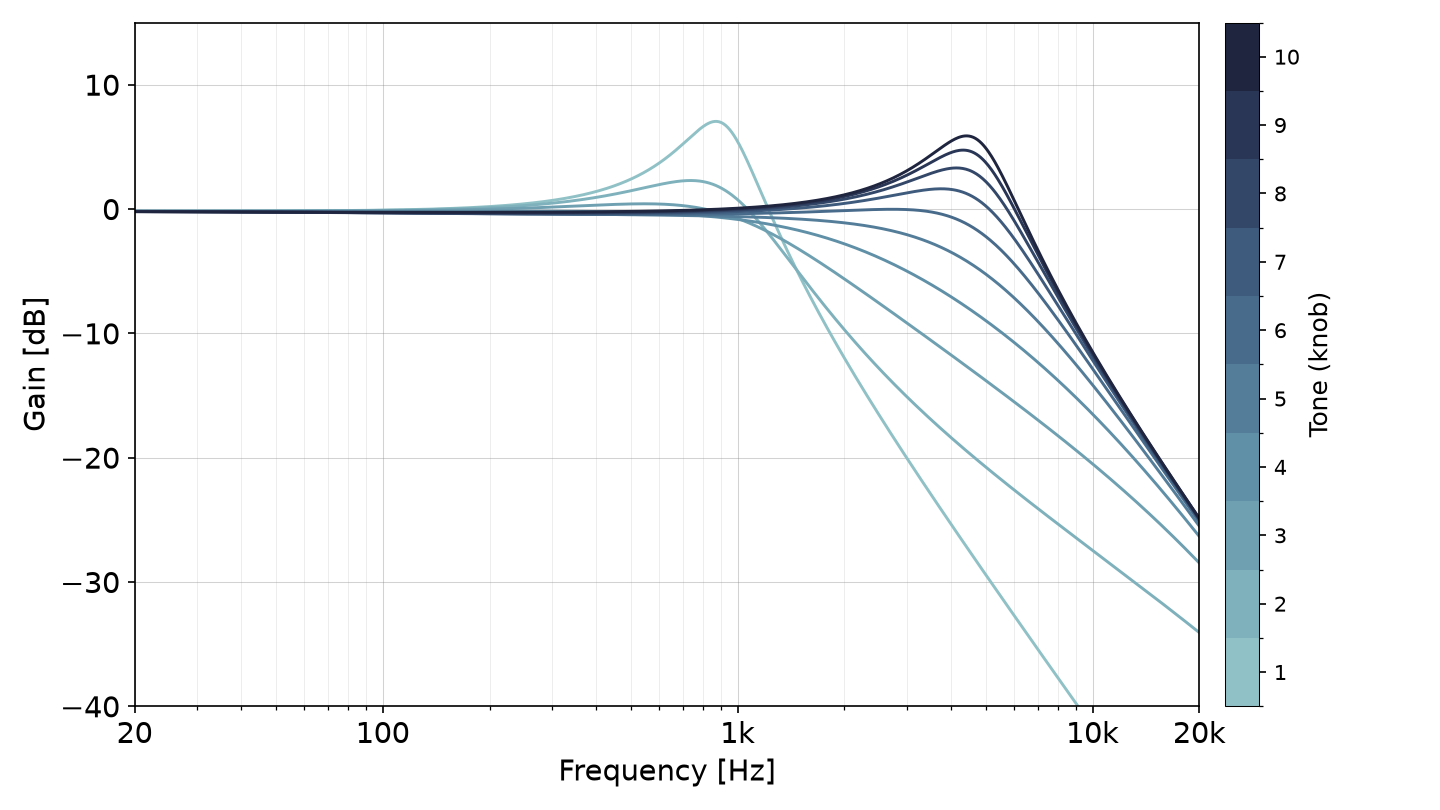

Neck-Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Middle (Position 3)
Volume

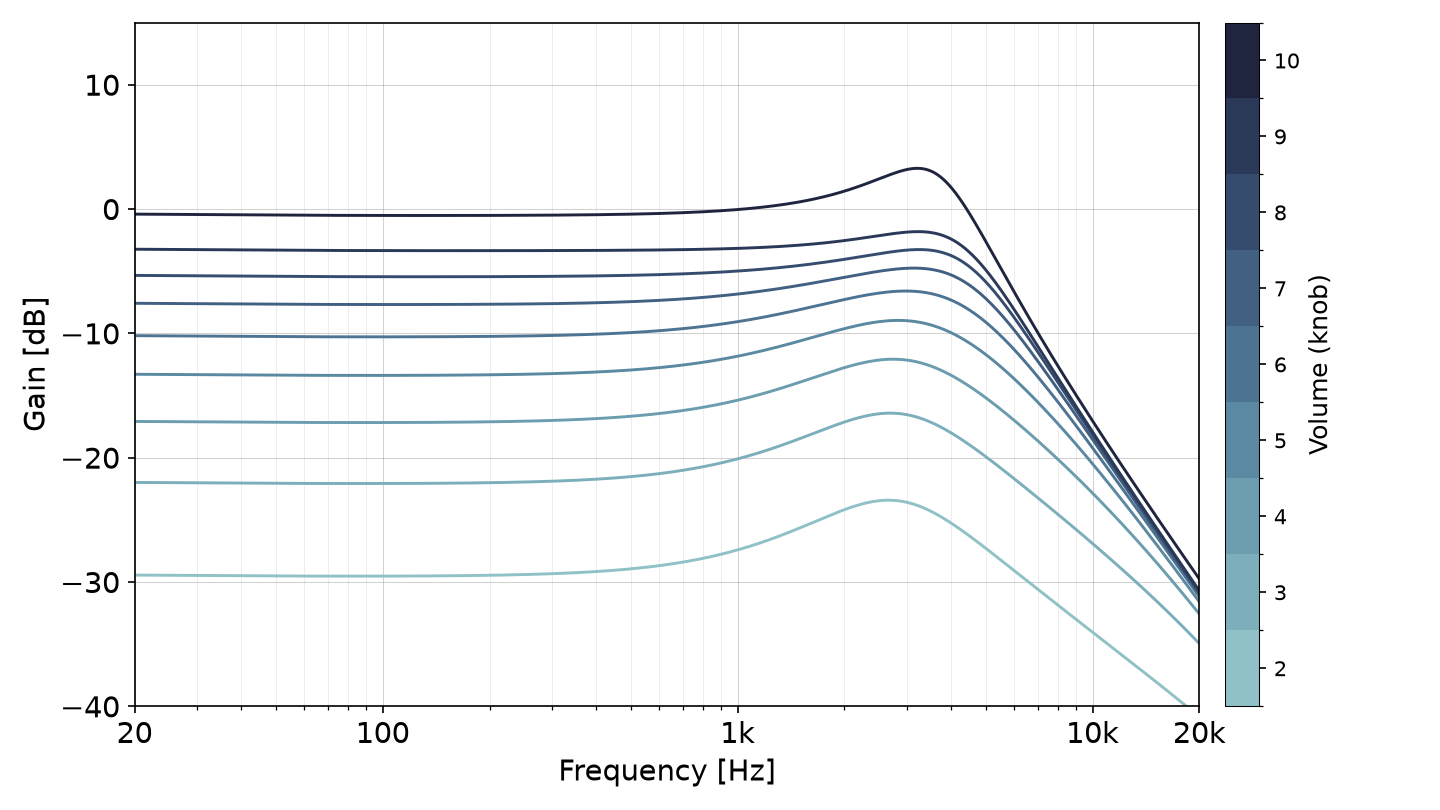

Middle — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone
Middle — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Middle-Bridge (Position 2)
Humbucker Mode (Tone2: Push)
Middle-Hum — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Middle-Hum — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Single-Coil Mode (Tone2: Pull)

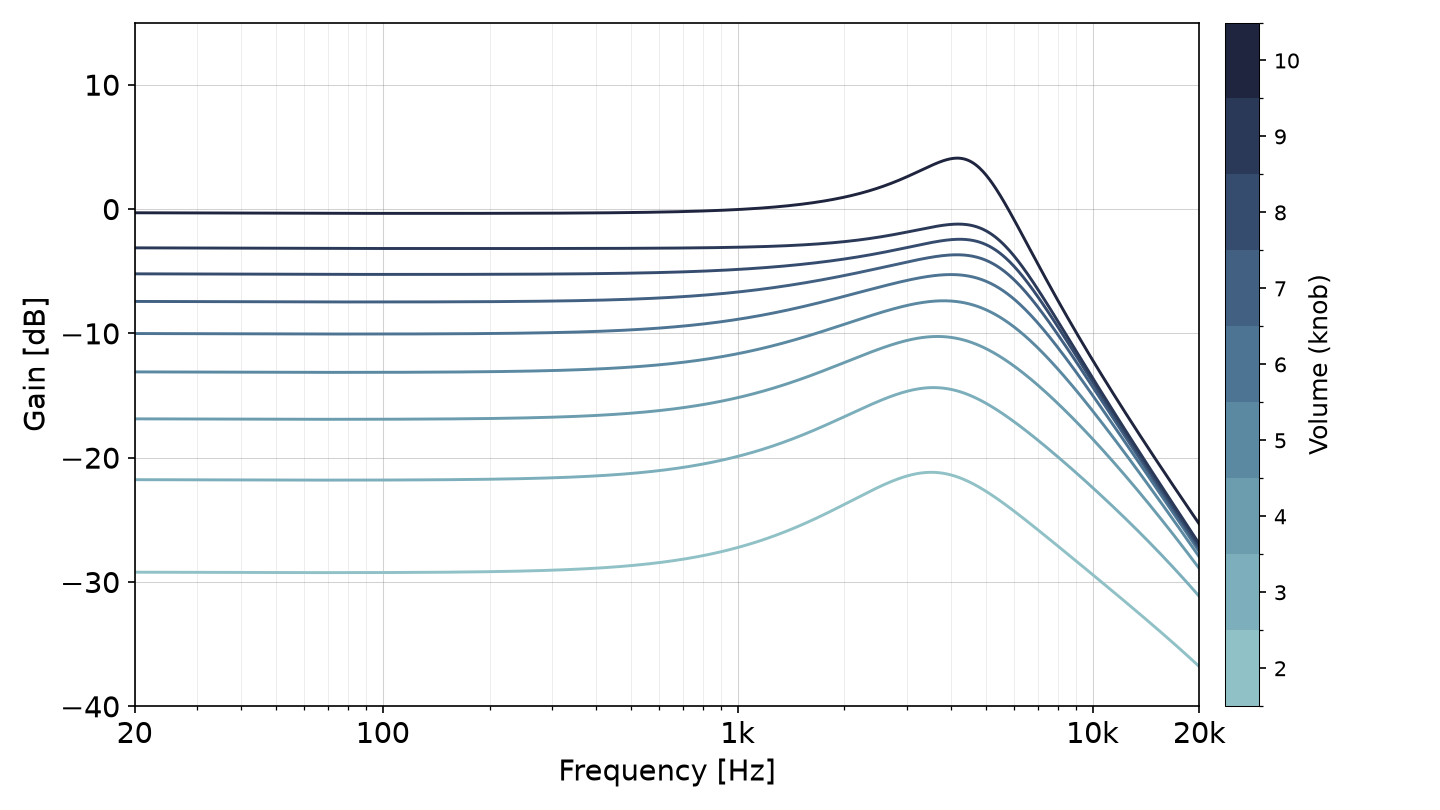

Middle-Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

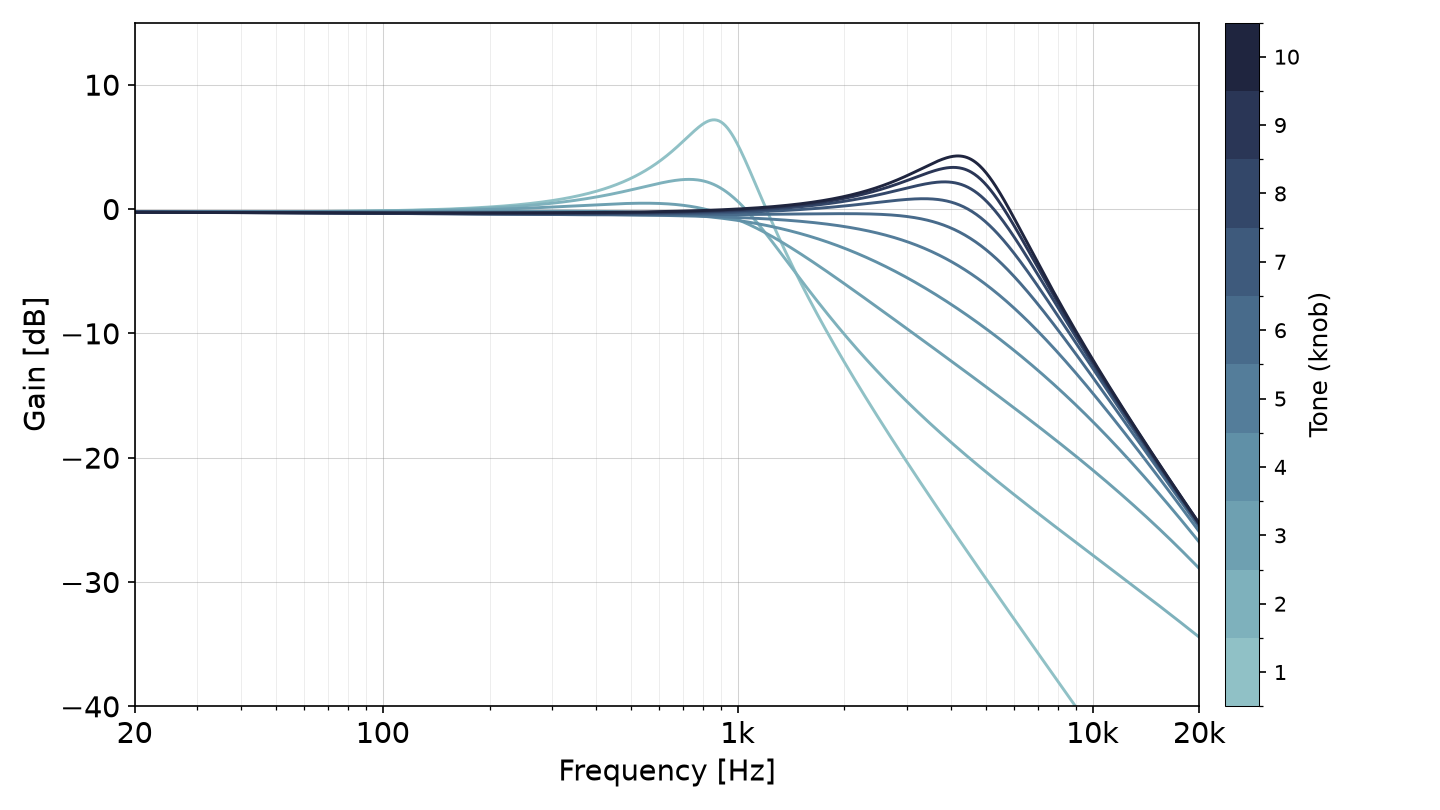

Middle-Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Bridge (Position 1)
Humbucker Mode (Tone2: Push)
Volume

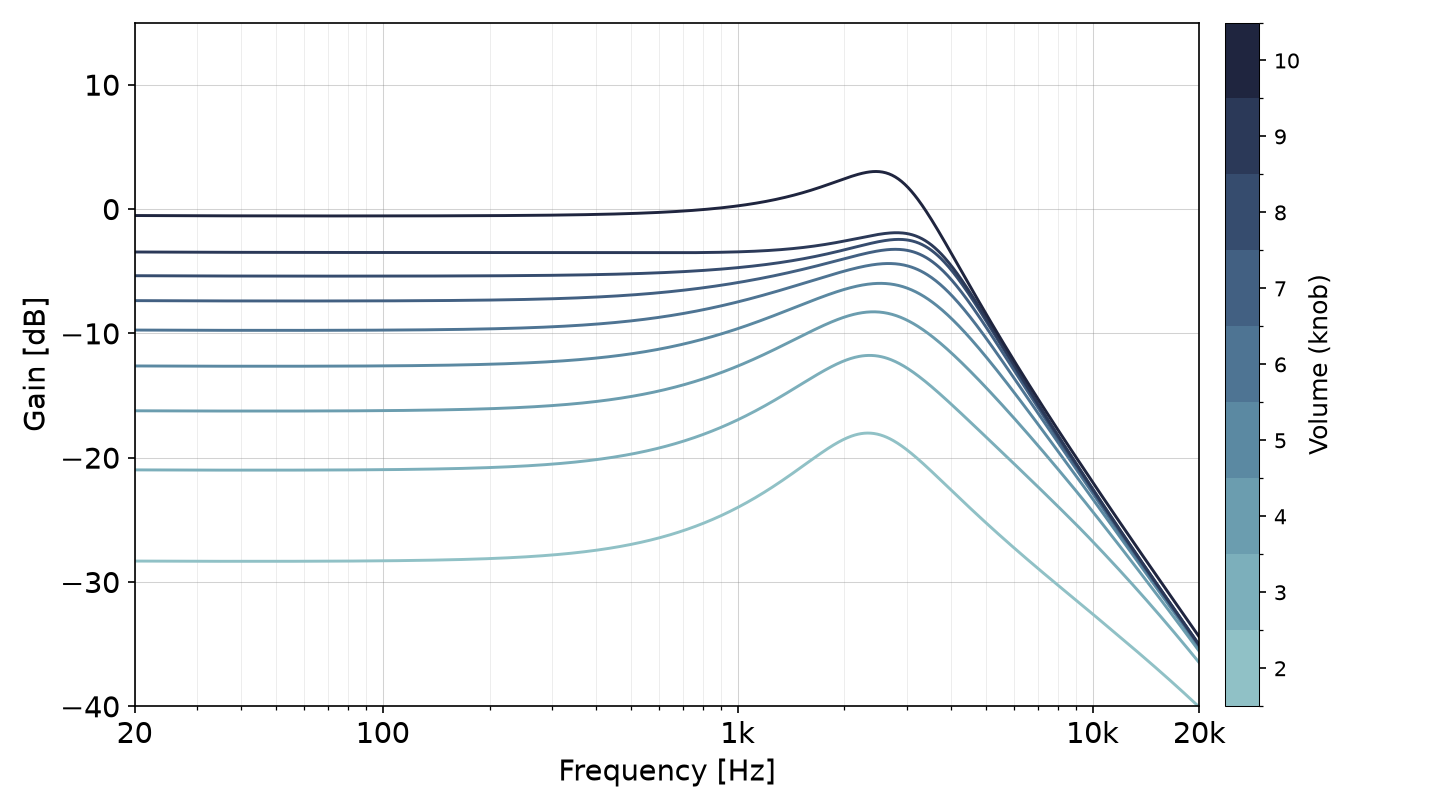

Hum — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone

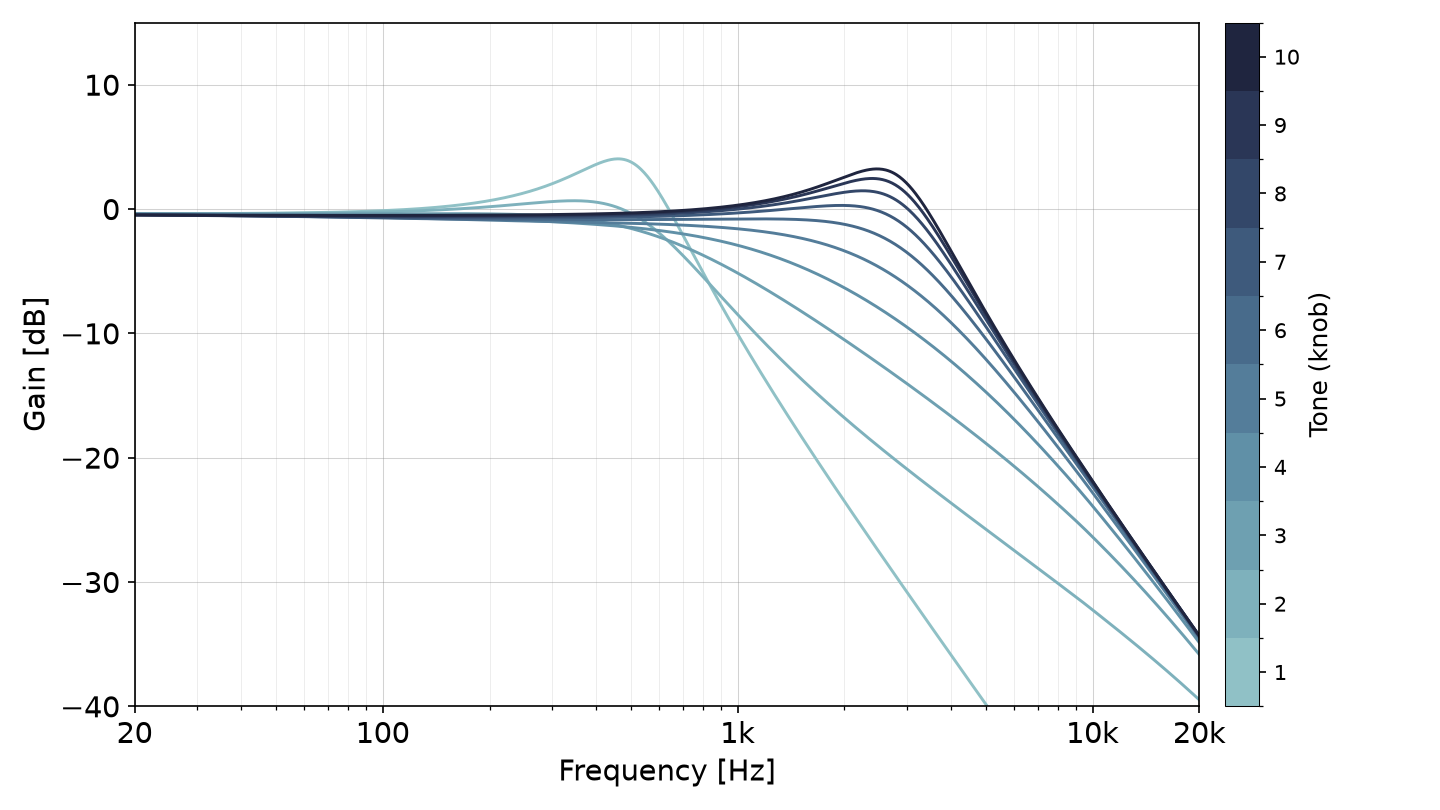

Hum — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Single-Coil Mode (Tone2: Pull)
Volume
Bridge — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Tone
Bridge — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Other positions
Neck-Bridge
Humbucker Mode (Tone2: Push)

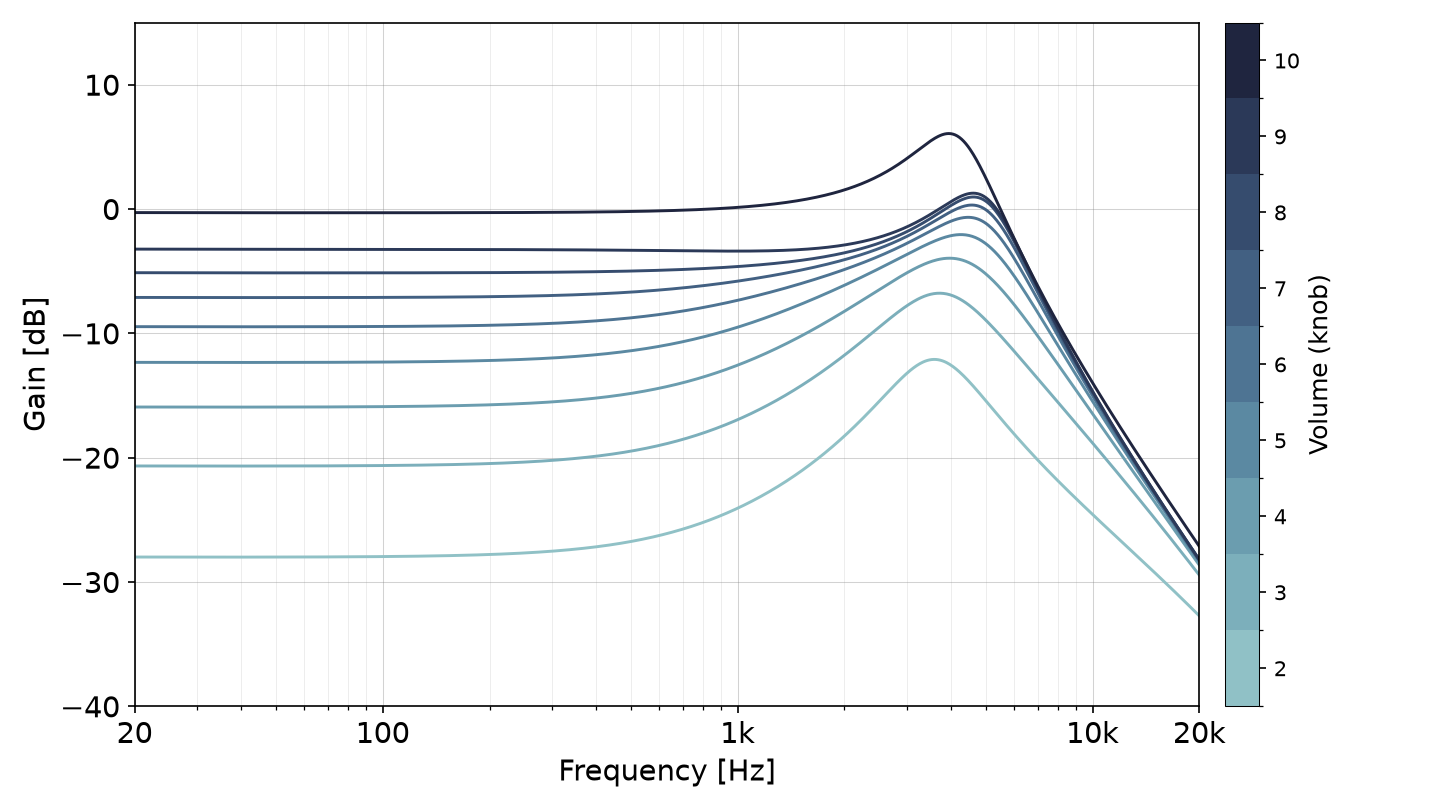

Neck-Hum — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）

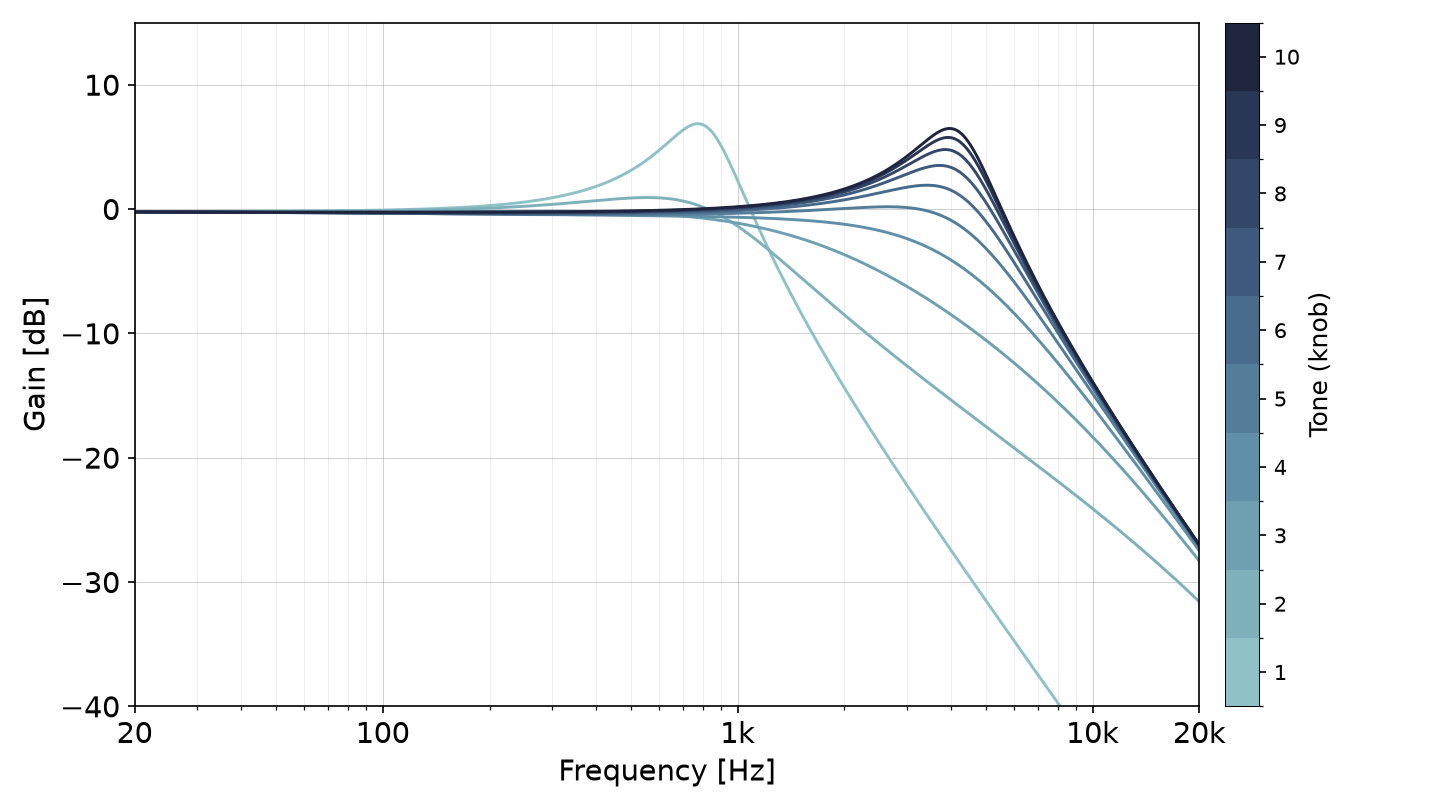

Neck-Hum — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Single-Coil Mode (Tone2: Pull)
Bridge-Neck — Volume 掃引（ノブ 2-10、Tone 10 固定、ケーブル 650 pF、SPICEシミュレーション）
Bridge-Neck — Tone 掃引（ノブ 1-10、Volume 10 固定、ケーブル 650 pF、SPICEシミュレーション）
